Лето 1942 г. Зенитная батарея на Университетской набережной Ленинграда

8 сентября 2009 Добавил Editor 17 комментариев
Лето 1942 г. Зенитная батарея на Университетской набережной Ленинграда

Лето 1942 г. Зенитная батарея на Университетской набережной Ленинграда.

Теги: , , ,
Категория: Блокада Ленинграда

Оригинал

Поделиться:

Вставка фото на сайт или в блог:


0 Администрации «Военного альбома» не известно, имеются ли какие-либо ограничения на копирование и иное использование этой фотографии.
Если вы хотите использовать не только фотографию, но и ее описание, то это возможно в соответствии с пунктом 2 «Условий использования» сайта «Военный альбом».
Советские бойцы в окопах в районе Харькова в ожидании атаки противника Танки БТ-7, захваченные немцами



17 комментариев »

  • avatar АНДРЕЙ пишет 8 сентября 2009 в 1:53 (ЛС):

    .

    Thumb up 1 Thumb down 0
  • avatar Prapor пишет 8 сентября 2009 в 10:22 (ЛС):

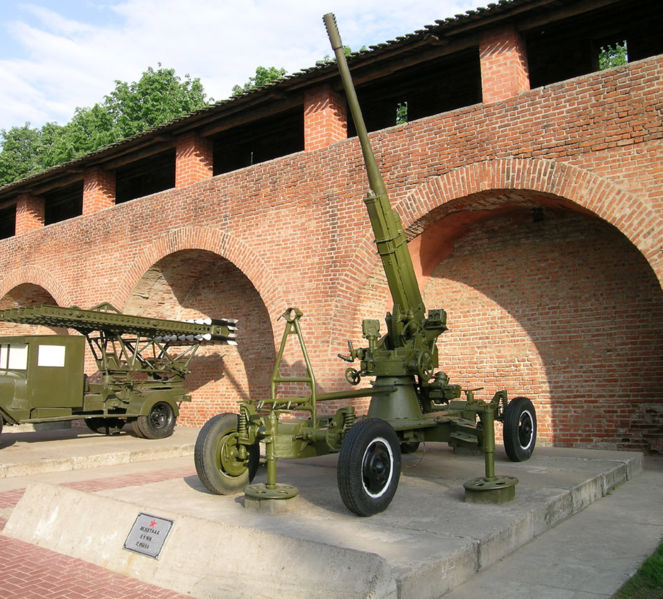

    На фото одно из лучших зенитных орудий 2-мировой 85-мм зенитная пушка образца 1939 года (52-К)52-К (Индекс ГАУ — 52-П-365) — это советское зенитное орудие калибра 85 мм. Полное официальное название орудия — 85-мм зенитная пушка образца 1939 года. Создано в подмосковном Калининграде М.Н.Логиновым в соответствии с концепцией инженера Г.Д.Дорохина по модернизации 76-мм зенитной пушки Логинова образца 1938 года. Оно активно и успешно использовалось в Великой Отечественной войне, а после её окончания долго состояло на вооружении Советской Армии до принятия на вооружение зенитных ракетных комплексов. Пушка 52-К передавалась или продавалась в другие страны для оснащения их вооружённых сил. Часть зениток 52-К после снятия с вооружения была переделана для мирного применения в горной местности в качестве противолавинных орудий. Некоторые экземпляры применялись еще во Вьетнаме.

    Годы выпуска 1939—1945

    Выпущено, шт. 14 422

    Калибр, мм 85

    Длина ствола, клб 55,2

    Масса в боевом положении, кг 4500

    Масса в походном положении, кг 4500

    Макс. дальность стрельбы, км 15,65

    Скорострельность, выстр./мин до 20

    Досягаемость по высоте, м: 10 230

    пробиваемость по нормали к броне

    Дистанция 100 м: 150

    Дистанция 500 м: 110

    Дистанция 1000 м: 90

    Thumb up 0 Thumb down 0
  • avatar СБ пишет 8 сентября 2009 в 12:25 (ЛС):

    В солдатскую бытность видел издалека, на НЗ, зенитки на сдвоенных мазовских колёсах, калибр явно за 100 мм, и слышал, что досягаемость по высоте 17 км. Что бы это могло быть?

    Thumb up 0 Thumb down 0
  • avatar Prapor пишет 8 сентября 2009 в 16:58 (ЛС):

    Может это была не зенитка? Можно по подробней?

    Thumb up 0 Thumb down 0
  • avatar СБ пишет 8 сентября 2009 в 17:33 (ЛС):

    Ствол большого удлиннения, при хранении направлен вверх где-то под 80 градусов, у платформы по углам четыре сдвоенных колеса, протектор рубчатый, как когда-то на МАЗ-200 ставили. Т.е. вид типичный для зенитного орудия. Калибр вроде бы 120-122 мм. Близко нельзя было подойти, это было в 70-м году под Харьковом.

    Thumb up 0 Thumb down 0
  • avatar михаил пишет 8 сентября 2009 в 18:33 (ЛС):

    это орудие кс-30 ,выпускали в Перми

    Thumb up 1 Thumb down 0
  • avatar Максим-пулемёт пишет 8 сентября 2009 в 19:11 (ЛС):

    Да похоже на КС-30. Но калибр несколько больше у зенитки и составляет 130 мм.

    КС-30 — советское зенитное орудие калибра 130 мм. Главный конструктор — Л. В. Люльев.

    Для облегчения работы расчета на этой зенитной пушке были механизированы ряд процессов: установка взрывателя, вывод лотка с элементами выстрела (снаряд и снаряженная гильза) на линию заряжания, досылание элементов выстрела, закрытие затвора, производство выстрела и открытие затвора с экстракцией стреляной гильзы. Наведение пушки производится гидравлическими следящими приводами, синхронно управляемыми ПУАЗО. Кроме того, может осуществляться полуавтоматическая наводка по индикаторным приборам путем ручного управления гидроприводами.

    Заряжание раздельно-гильзовое. Гильзы латунные или стальные. Вес снаряженной гильзы (с зарядом) — 27,9 кг. Вес снаряда — 33.4кг.

    Тактико-технические характеристики

    Калибр, мм: 130

    Длина ствола, клб: 64

    Угол ВН, град: −3 / +88

    Угол ГН, град: 360

    Масса орудия, кг:

    в боевом положении: 23500

    в походном положении: 29 000

    Скорострельность, выстр./мин: 12

    Масса снаряда, кг: 33.4

    Масса гильзы с зарядом, кг: 27.9

    Начальная скорость снаряда, м/с: 970

    Дальность стрельбы, м:

    по дальности: 27 500

    по высоте: 20 600

    по самоликвидатору взрывателя: 19 500 (По таблице стрельбы 1961 года гранатой О-481 с взрывателем ВМ-45 и ВМ-45Л максимальная досягаемость по высоте (табличная) 19453 м (при угле +88) и 18278 м (при угле +75).

    Расчёт — 10 человек.

    Thumb up 1 Thumb down 0
  • avatar Максим-пулемёт пишет 8 сентября 2009 в 19:20 (ЛС):

    Немного подумав, сразу же опровергну точку зрения про зенитное орудие КС-30 на этом фото, т.к. в войну этой зенитко просто не было. Но инфу ещё добавлю про неё.

    В 1947 г. на заводе № 8 был разработан технический проект по теме «31410» «130-мм подвижная пушка с ССП».

    В том же 1947 году проект был утвержден ГАУ и Министерством вооружений. Пушка получила индекс КС-30.

    В 1948 году на заводе № 8 был изготовлен опытный образец КС-30 подвижного типа. Он прошел в ноябре 1948 года малые заводские испытания и был сдан заказчику 25 декабря 1948 года, а 28 декабря отправлен на НИЗАП.

    В 1948 году завод им. Кирова изготовил опытную платформу КС-30П. В 1949 году была проведена доработка чертежей и опытного образца платформы. Еще четыре платформы были изготовлены и сданы заказчику в декабре 1949 года.

    С 5 по 17 апреля 1950 года опытная батарея КС-30 в составе 4-х орудий с ГСП-130 прошла заводские испытания без стрельбы на заводе № 8. Но военная приемка отказалась из принимать, так как ряд механизмов к ним еще не был изготовлен. Кроме того, отмечен ряд неполадок: на системе № 3 неправильно качался лоток, отказывали досылатели и др.

    Вторая сдача батареи была намечена на июнь 1950 года К этому времени предполагалась сдача двух агрегатов питания АЛД-100-2 поставки Минэлектропрома. Агрегаты изготовлены заводом № 686. Первоначально агрегаты питания предполагали установить на повозку КЗУ-16, а затем на автомобиль ЗИС-151.

    Головным заводом-производителем КС-30 был назначен завод № 172. Качающиеся части для КС-30 изготовлял завод № 232.

    Thumb up 0 Thumb down 0
  • avatar Максим-пулемёт пишет 8 сентября 2009 в 19:30 (ЛС):

    Это точно 85-мм пушка обр. 1939 г. или 52-К. Если не считать ленд-лизовские зенитки, то советская артиллерия в годы ВОВ была представлена ещё тремя образцами зенитных орудий:

    1. наиболее близкая по калибу 76-мм зенитная пушка обр. 1938 г., выпускавшаяся малой серией в 1938—1940 гг. на заводе №8 в Подлипках. С изображённой на фото не имеет ничего общего.

    Две других — это автоматические зенитные пушки малых калибров:

    2. 37-мм 61-К обр. 1939 г.

    3. 25-мм 72-К обр. 1940 г.

    Thumb up 0 Thumb down 0
  • avatar михаил пишет 8 сентября 2009 в 21:01 (ЛС):

    я не про данное орудие на фото(это 52-к) ,а про то которое видел СБ

    Thumb up 0 Thumb down 0
  • avatar СБ пишет 9 сентября 2009 в 12:20 (ЛС):

    Спасибо, товарищи за КС-30. Вспомнил, речь шла действительно о калибре 130 мм.

    Thumb up 0 Thumb down 0
  • avatar Максим-пулемёт пишет 9 сентября 2009 в 17:39 (ЛС):

    В СССР была ещё одна послевоенная зенитка, но калибра не за 100, а именно 100 мм. Это КС-19, созданная в 1947 г. Главный конструктор зенитного орудия — Л. В. Люльев. Принята на вооружение в 1948 году. Предназначена для поражения высоколетящих целей. Устройство пушки позволяет при необходимости вести стрельбу и по наземным целям. Стрельба ведётся по данным радиолокационного комплекса в автоматическом режиме. КС-19 обеспечивает борьбу с воздушными целями, имеющими скорость до 1200 км/ч и высоту до 15 км. С 1948 по 1955 годы было изготовлено 10151 орудий КС-19.

    Характеристики:

    Калибр — 100 мм;

    Длина ствола — 60,7 калибров;

    Боевая масса установки — 9,35 т;

    Масса снаряда — 15,88 кг;

    Начальная скорость снаряда — 900 м/с;

    Скорострельность — 14 — 15 выстр./мин;

    Зона поражения высотой — 15,4 км;

    Расчёт — 7 чел.

    Но СБ она вряд ли заинтересует.

    Thumb up 1 Thumb down 0
  • avatar СБ пишет 10 сентября 2009 в 14:47 (ЛС):

    Тов. М-п. Меня интересует всё, осбенно приятно видеть здесь столько знающих, информированных людей. А КС-30 была интересна тем, что видел её, как говорится, «живьем»

    Thumb up 0 Thumb down 0
  • avatar Максим-пулемёт пишет 10 сентября 2009 в 15:37 (ЛС):

    Хотелось бы фото ленд-лизовской артиллерии, в т.ч. зенитной, посмотреть и пообсуждать на этом сайте. Фотографий пока не встречал здесь...

    Thumb up 0 Thumb down 0
  • avatar Максим-пулемёт пишет 10 сентября 2009 в 15:42 (ЛС):

    А посмотрите на дальнее орудие на фото. Что это за «колесо от телеги», вернее какой-то сектор?

    Thumb up 0 Thumb down 0
  • avatar СБ пишет 10 сентября 2009 в 17:53 (ЛС):

    У М.Барятинского «Танки ленд-лиза в бою» много интересных фото, в частности ЗСУ М17 и М15А1

    Thumb up 0 Thumb down 0
  • avatar zyp пишет 21 мая 2015 в 10:51 (ЛС):

    Почему-то на большинстве фотографий развернутых батарей ПВО, состоящих их 52-К, не видно никаких следов принимающей аппаратуры ПУАЗО. Как я понимаю, без целеуказания, рассчитанного с помощью баллистического вычислителя, стрелять из них по летящим целям было ровным счетом бесполезно. Ну, разве что, по аэростатам или просто для демонстрации противнику наличия ПВО. Или я не прав?

    Thumb up 0 Thumb down 1
