Возможно точно ошибка. Вид снизу показывает два газотвода и два отдельных газовых двигателя.
Информацию по этому абзацу брал от сюда: http://alternathistory.com/turelnye-pulemety-yaponskoi-armeiskoi-aviatsii-tip-89-spetsialnyi-te-4
Статья Евгения Аранова"Турельные пулеметы японской армейской авиации «Тип 89 специальный», Те-4".
Р.С. В тексте д-ра Каору указывается на "два независимых блока механизмов.."
Тогда понятно. Альтернативщики, просто передрали текст. Причём, этот вариант гуляет много где, но я думаю, это действительно ошибка. Единый газоотвод был у другого японского турельника. Думаю, вы про него напишете чуть позже:)
Внесу исправления в текст. Дабы ошибка моя не оставалась как недоработка.
Продолжим.
Так как материала (изображений и описания) оказалось довольно много статья будет разделена на четыре части:
1. Полный полевой комплект тип 11. Описание включая чехлы
2. Сумка для инструмента и ЗИПа, плашет тип 11. Описание
3. Ящики и сумки для боеприпасов тип 11. Описание и типы
4. Тренога для тип 11. Описание как средства ПВО и как проекта единого пулемета
Статья 5.1. Принадлежности к тип 11.
1. Полный полевой комплект тип 11.
Для обслуживания, наладки и ремонта ручных пулеметов тип 11 был разработан штатный набор приспособлений, инструментов и носимого комплекта запчастей.
Полный полевой комплект принадлежностей для ручного пулемета тип 11 включал:
1) Брезентовая сумка для переноски боеприпасов в обоймах с плечевым ремнем, позволяющей переносить с собой в общей сложности 150 единиц японских винтовочных 6.5мм патронов в 30 пятипатронных обоймах (различались складная трансформируемая сумка раннего типа и поздняя упрощенная указанная на фото);
2) Поясной подсумок тип 11 для размещения на кожаном поясном ремне (как правило, наводчик носил пару этих подсумков впереди в комплекте с задним резервным подсумком боеприпасов), емкость одного подсумка 60 патронов, габариты 170x80x100мм
3) Стальной патронный ящик, который содержит в общей сложности 120 патронов в 24 пятипатронных обоймах расположенных в специальных направляющих, габариты которой 240x100x53мм (также использовалась упрощенная конструкция ящика без направляющих для патронов в картонных пачках, габариты и количество переносимых боеприпасов аналогичны);
4) Малый переносной бронещиток (габаритами 305х 406мм и толщиной 6,5 мм),для японских ручных пулеметов так же выпускались переносные бронещитки как малого типа так и большого (с габаритами 356х500мм и толщиной 6,5мм), данные щитки использовались на стационарных позициях;
5) Брезентовый чехол для запасного ствола, который переносился на подвесе за спиной второго номера расчета;
6) Так же в комплект входили две инструкции по эксплуатации (текстовый на 102 страницы, и сборник подробных чертежей на 22 страницах);
7) Надульный колпачок с откидной крышкой (для предохранения от засорения при транспортировке канала ствола, сохранения нарезов у дульной части при чистке);
8) Комбинированный транспортировочный чехол из брезента с усиливающими вставками из кожи ;
9) Кожаный плечевой ремень для переноски пулемета с карабинами-защелками на обоих концах;
10) Поясная сумка для переноски кожаного раскладного планшета с комплектом инструмента и запчастей (см. описание содержимого ниже во второй части);
11) Чехол для переноски снятого при транспортировке магазина-бункера тип 11 (изображен более поздний образец из брезента, ранний изготовлялся из кожи).
(фото из коллекции Rick Scovel)
Добавлено: 23.08.2016 13:50:32
фото1
Добавлено: 23.08.2016 13:51:50
фото2
Добавлено: 23.08.2016 13:56:20
фото3
Спасибо большое, открыл для себя малый бронещиток для японского ручника.
Очень рад быть полезен!
Данный щиток использовался как отдельная деталь без крепления к пулеметам, сзади у него вилка-подпорка. (на фото аналогичный щиток для тип 99, с отверстиями от попадания пуль со стальным сердечником, не бронебойных).
Р.С. Кстати поднакопилась информация по японским бронежилетам, передвижным огневым точкам (экспериментальным) и стрелковым бронещиткам. Надоть подумать о отдельной теме.
Продолжим.
Статья 5.1. Принадлежности к тип 11.
Описание предмета интересно тем что японцами был разработан набор инструментов и запчастей необходимый для обслуживания пулеметов, который видоизменялся и упрощался на последующих принимаемых на вооружение ручных пулеметов японской армии и флота.
2. Сумка для инструмента и ЗИПа, планшет тип 11. В полном собранном и сохраненном комплекте встречается редко. Изготовлялся из дубленой кожи, оборудовался петлями для укладки носимого инструмента и запчастей. В сложенном виде закрытый на никелированную пряжку, укладывался в специальный брезентовый подсумок (в поздней версии изготовляемый из холста). Подсумок переносился закрепленным на поясном ремне с зади.
В состав носимого комплекта входили следующие инструменты и запчасти:
1) Собственно кожаный планшет коричневого цвета из воловьей кожи с вшитыми петлями для инструмента.
2) Экстрактор неотраженных гильз с зацепа выбрасывателя.
3) Выколотки (две штуки), одна диаметром 2 мм, а вторая 4,5 мм.
4) Извлекатель разорванных гильз ( в данном случае обрыв донца гильзы).
5) Направляющее приспособление для установки и съемки пружин малого диаметра в сжатом состоянии.
6) Складная отвертка.
7) Инструмент для газового регулятора. Один конец предназначен для удаления, установки и регулировки корпуса газового цилиндра. Другой конец применялся для извлечения сломанного бойка.
8) Головная часть шомпола с вишером.
9) Сегменты (свинчиваемые колена) шомпола (две штуки).
10) Запасная возвратно-боевая пружина в 38 витков и длинной 426 мм.
11) Наставка из латуни.
12) Латунный молоток весом в 60 грамм с деревянной ручкой.
13) Двусторонний пенал из луженой стали для хранения мелких запасных частей. Длина пенала 15,24 см и диаметр 25,4 мм. Пенал разделен на две части большую (для длинных предметов №16-18) и малую (для мелких №19-28). В первую часть умещаются длинные в 12 см, а более короткую длиной в 3,2 см все остальные. Далее описаны предметы помещаемые в пенал.
14) Крышка левой части пенала.
15) Крышка правой части пенала.
16) Запасные бойки (две штуки).
17) Пружины экстрактора (три штуки).
18) Болт пружины.
19) Экстракторы (три штуки).
20) Латунная направляющая для стального шомпола для чистки корпуса газоотводной трубки . Направляющая имеет 26 мм) в длину и 6 мм в диаметре, атак же оснащена с различными внутренними резьбами на обоих концах. В 3,2 мм с одной стороны, и 3,6 мм на противоположном конце..
21) Запасная головка поршня газового штока.
22) Запасной наконечник штока газового поршня.
23) Пружина 29 х 9,5 мм (шептала спускового крючка).
24) Пружина 14 х 7,5 мм (буфера задней пластины).
25) Пружина 8 х 3 мм (газового регулятора).
26) Пружина 15 х 4,4 мм (возвратная толкателя рейки подачи).
27) Пружина 20 х 4,3 мм (мягкая аппликатора масляного резервуара ).
28) Пружина 28 х 4.4mm (жесткая аппликатора масляного резервуара).
Дополнительно второй номер расчета имел при себе масленку для пополнения резервуара смазки патронов на ручном пулемете тип 11. Для облегчения перемещения с нагретым стрельбой пулеметом на радиаторе ствола пулемета на свободном подвесе в виде цепочек или шнура устанавливался специальный теплозащитный фартук из асбеста или толстой кожи.
Продолжим.
Статья 5.1. Принадлежности к тип 11.
3. Ящики и сумки для боеприпасов тип 11. Описание и типы
Как уже ранее упоминалось для снабжения боеприпасами пулеметных расчетов ручных пулеметов тип 11 были разработаны и использовались несколько разновидностей ящиков и подсумков.
Первый номер расчета имел на поясе спереди два подсумка из брезента усиленных двумя кожаными ремешками с пряжками из стали (по две штуки на подсумок. Емкость этих фронтальных подсумков составляла 60 патронов каждый. Патроны могли размещаться как в картонных пачках по три обоймы (15 патронов), всего 4 пачки. Либо в обоймах, всего 12 штук. Габариты подсумка 170x80x100мм.
Резервный подсумок с плечевым ремнем представлял собой складывающеюся конструкцию из брезента. В сложенном виде в нем размещались 10 картонных пачек или 30 пятипатронных обойм (основной объем 300х300мм. сложенная 350х100мм). В разложенном виде в подсумке свободно размещались 6,5мм винтовочные патроны россыпью или в обоймах.
Более поздняя версия резервной сумки для боеприпасов представляла собой простую сумку с основным объемом 300х300мм из холста, с плечевым ремнем и клапаном на двух ремешках. Количество боеприпасов независимо от упаковки оставалось 150 единиц.
Для удобства пополнения бункерного магазина пулемета тип 11 был разработан специальный металлический ящик с направляющими для патронов в обоймах. В этом ящике размещались 24 винтовочные обоймы закрепленные пружинящими U-образными перегородками, общее количество боеприпасов составляло 120 единиц. Габариты ящика 240x100x53мм.
Так же использовался упрощенный вариант металлического ящика без направляющих, в котором патроны переносились либо в пачках, либо в обоймах свободно россыпью. Количество патронов было те же 120 штук. Основной используемый в производстве габарит 240x100x53мм, так как различные предприятия изготавливавшие снаряжение для императорской армии и флота вносили изменения в конструкцию и технологию, то размеры и цвет окраски может быть самым различным.
Для снабжения стрелковых подразделений винтовочными боеприпасами вооруженных винтовками Арисака тип 38 и пулеметами тип 11 использовался деревянный ящик на 360 патронов упакованных в обоймы и картонные пачки. Этот ящик из плотно подогнанных досок был укреплен металлическими уголками, имел накидную петлю и поворотный ключ-замок для запирания крышки. Сверху крышки для переноски использовалась массивная складная ручка из металлического прутка. Всего в ящик входило 72 обоймы в 24 картонных пачках. Габариты патронного ящика 320х130х120мм.
Добавлено: 30.08.2016 14:34:54
Фото с японского сайта реконструкторов
Добавлено: 30.08.2016 14:36:02
Фото1
Добавлено: 30.08.2016 14:37:33
фото2
Добавлено: 30.08.2016 14:38:53
фото3
Добавлено: 30.08.2016 14:41:37
фото4
Добавлено: 30.08.2016 14:43:00
фото5
Добавлено: 30.08.2016 14:44:38
фото6
Продолжим.
Статья 5.1. Принадлежности к тип 11.
4.Тренога для тип 11. Описание как средства ПВО и как проекта единого пулемета
Следует упомянуть что японской терминологии определение станковый пулемет появилось только с принятием на вооружение 7,7мм пулемета тип92, до этого разделения по калибру на легкий, средний и тяжелый отсутствовало.
С появление ручного пулемета тип 11 был принят на частичное вооружение экспериментальный треножный станок именуемый в японской литературе «штатив Каотсу или штатив В» （三脚架乙）основное назначение которого определялось как устройство для стрельбы по воздушным целям и наземным со стационарных позиций.
Необходимость использования ручного пулемета как средства ПВО была обоснована изученным опытом применения авиации в Первой мировой войне, в частности при боевых действиях на о.Цинаньдао. Хотя эффективность бомбардировки немцами японских позиций была оценена как неэффективная. Но быстро растущие возможности прицельного бомбометания и штурмовки наземных целей развивающейся военной авиации, а так же разведки и артиллерийской корректировки, требовали выработки мер противодействия со стороны пехотных подразделений императорской армии.
Конструкция легкого трехопорного станка повторяла разработку британских оружейников для пулемета Виккерс-Бертье 1926-1927 года, с небольшими изменениями. (Более упрощенная модификация Мк 2 и Мк 3 использовалась пулеметов Брен.)
Раздвижные телескопические «ноги» в японской версии станка были сделаны в виде конструкции из трех колен складывающихся на шарнирах. Фиксация в разложенном и сложенном положении производилась винтовыми зажимами, а в сложенном дополнительно кожаными ремешками. Пулемет тип 11 закрепленный на станке мог фиксироваться и регулироваться по вертикали раздвижной штангой со шкалой градуировки, и по горизонтали по полукруглой размеченной рейке.
Штатив «Каотсу» в 1937 году был введен в качестве проекта вооружения пулеметного расчета (из 4 человек) пехотного взвода «шотай» (полный состав из 13-14человек).
Для стрельбы со стационарных позиций станок мог раскладываться на три основных положения для стрельбы в положении лежа (штатив разложен, колена зафиксированы в свернутом положении), в положении сидя из укрытий (штатив разложен, развернуты две секции колен), и положении для стрельбы по воздушным целям (штатив развернут, все три секции разложены и зафиксированы).
В положении для стрельб по наземным целям пулемет тип 11 рассматривался как возможный единый образец среднего пулемета для замены станкового тип 3.
Но не эффективность бункерного снаряжения магазина существенно ограничивала практическую скорострельность, а укороченный ствол дальность эффективного огня как по пехоте так и по авиации без того ограниченную возможностями 6,5 мм винтовочного патрона.
Добавлено: 31.08.2016 13:29:55
фото1
Добавлено: 31.08.2016 13:32:43
фото2
Добавлено: 31.08.2016 13:33:51
фото3
Сайт lonesentry.com неплох. Жаль что все тут перемешано и без описания. Про Арисаки в России уже же писал ранее.
А так все просто...: "На листе чистой рисовой бумаги,
Хотел описать морской ветер и
И запах железа с кровью...
Но кто то (сen) на листе для письма,
Нарезал жирной селедки, вытирая пальцы на смятом..."
Продолжим.
Статья-дополнение к 5. Японский ручной пулемет тип 11
«Особенности бункерного магазина пулемета тип 11».
В начале появления пулеметов с принудительной подачей патронов возникла проблема бесперебойной и надежной работы магазинов. Не совершенство бункеров (с свободно насыпными горловинами-магазинами), матерчатых лент (имеющих свойство намокать или просто рваться), коробчатые магазины (малой емкости 20-30 патронов, с большими габаритами, и с еще не надежной пластинчатой пружиной), и только появляющиеся дисковые магазины (дорогие в производстве и склонные к загрязнению) заставляли оружейников искать альтернативные конструкции.
Первенство на самые странные модели пулеметов всегда оспаривали итальянцы.
Бункерный магазин с подачей обойм (кассет) в металле был воплощен в модели 6,5мм станкового пулемета Джузеппе Перино 1901 года (автоматика с длинным ходом ствола). Принятый на вооружение Итальянской Королевской Армии как модель 1910 года в качестве эксперимента в количестве 150 штук. (Был признан слишком дорогим в производстве.)
В данной конструкции подача патронов производилась из 20-зарядных кассет, которые в свою очередь поступали из бункера-короба на шесть таких кассет. Таким образом емкость составляла 120 патронов, в процессе ведения огня постоянно пополняемая вторым номером расчета (заряжающим). При условии охлаждения ствола в кожухе водой в перспективе позволяло вести стрельбу длительное время. К слову сказать патроны требовали предварительной смазки для облегчения экстрактации стреляной гильзы.
Дальнейшим развитием итальянских идей в плане устройства магазина можно считать конструкцию Фиат-Ревелли моделло 1914. Магазин уже представлял отдельную кассету-магазин на 50 патронов (для авиации на 100 патронов) состоящую из объединенных рамок-обойм с отдельными пружинами в виде одного блока.
Японские оружейные конструктора под руководством Кидзиро Намбу отходя от кассетных способов зарядки ручного пулемета тип 11 старались максимально унифицировать снабжение боеприпасами в рамках стрелкового взвода. Согласно идеи не требовались ни специальные кассеты, магазины или ленты, все заменялось штатной винтовочной обоймой с пятью патронами тип 38. Но изначально в расчеты была заложена ошибка, для пополнения бункера-магазина приходилось прерывать стрельбу, в открытый сверху магазин в полевых условиях попадал мелкий мусор и песок, система которой требовалась принудительная смазка патронов загрязнялась и провоцировала задержки.
В целом работа механизма зарядки из бункерного магазина достаточно понятна и проста.
Патроны в обоймах помещаются горизонтально в бункер, всего шесть пятизарядных обойм. На заполненный пускается подпружиненная крышка магазина (follwer). Толкатель крышки магазина (follwer plunger) находится под действием пружины (follwer spring) надавливает на обоймы вниз крышкой и удерживает патрон подавателя магазина(feeding rack) внизу напротив механизма подачи в нижней части бункера.
Удерживая шейку приклада правой рукой, левой рукой за рукоятку затвора (слева) движением назад взводится затворная рама. Выступ в теле затвора входит в зацепление с пазом шептала. Затем движением рукоятки затвора вперед происходит досылание патрона из подавателя магазина (feeding rack) в патронник. Пулемет взведен и готов к выстрелу.
Когда затвор отведен назад слайд подачи (feed slide) перемещен вправо в поперечном пазу хода слайда подачи. В боковой поверхности слайда имеется диагональный вырез в котором находится ограничитель хода слайда подачи (feed slide lock) выполняющий функцию разобщителя подавателя магазина (feeding rack) и подающей стойки (stripping rack), находящиеся в нижнем положении утопленные в поперечном пазе хода слайда подачи (feed slide).
Во время этого движения затворной рамы подающая стойка (stripping rack) поднимает и задействует патроны в нижней обойме. По мере того как подаватель стойки толкателя (feeding rack plunger) поднимается до выреза в части боковой поверхности рейки подачи она позволяет извлекать из обоймы очередной патрон для перемещения с использованием подавателя магазина (feeding rack), извлекая патрон из нижнего зажима и размещая его в передней части удерживающей подавателя. В то же самое время подаватель стойки толкателя (feeding rack plunger) взаимодействуя с кулачком и выходит в зацепление с другим слотом.
По мере того как происходит движение затворной рамы вперед слайд подачи (feed slide) имеющий диагональные пазы совпадающие с проточками в затворной раме получает движение в поперечном пазе. Выдвигаясь удерживаясь в утопленном состоянии в поперечном пазу в лево ограничителем хода слайда подачи (feed slide lock), дойдя до крайнего левого конца диагонального выреза в боковой поверхности слайда подаватель стойки толкателя (feeding rack plunger) выдвигается вверх зацепляясь с очередными патронами нижней обоймы. Затем после выстрела цикл повторяется. После того, как последний патрон был извлечен из нижней обоймы, пустая обойма выбрасывается из задней нижней части бункера с помощью зажима эжектора через прорезь.
Подаватель магазина (feeding rack) направляет первый патрон на линию досылания в патронник. После нажатия спускового крючка шептало на оси перемещается вниз, происходит расцепление шептала с спусковой тягой. Под воздействием возвратно-боевой пружины затвор движением вперед досылает патрон в патронник, одновременно в пазах ствольной коробки опускается запирающий клин.. После того, как затвор достиг своего переднего положения, действующий запирающий клин продолжает двигаться вперед и за боевыми упорами на стороне приемника, запирая казенную часть. В завершающем действии верхняя часть запирающего клина ударяет выступающий из задней часть тела затвора конец бойка. Происходит накол капсуля и выстрел.
По мере того как пуля проходит поперечное отверстие в канале ствола стволе газы отводимые вниз в газовый цилиндр, создают давление на конец газового поршня сообщая ему движение назад. Поскольку газовый поршень выполнен на переднем конце затворной рамы, рама также перемещается назад. При прохождении расстояния в 12,7мм затворной рамы кулачки воздействуя на запирающий клин поднимают его вверх открывая затвор. Во время этого движения запирающий клин через кулачки отодвигает боек назад от зеркала затвора. После разблокировки затвора происходит откат тела затвора с удерживаемой экстрактором пустой гильзой, пройдя часть расстояния отката при взаимодействии задней части затвора с эжектором происходит отражение гильзы и ее выброс. Затвор продолжая движение сжимает возвратную пружину, пока затвор не попадает на буферную вилку, таким образом, поглощает оставшуюся часть силы отдачи.
С первыми ручными пулеметами Советская Красная Армия смогла ознакомиться после боев на озере Хасан (с 29 июля по 11 августа 1938), когда было получено порядка 40 единиц трофейных пулеметов тип 11 (количество указано примерно, пока нет точной цифры). К этому времени происходило изучение по изменению системы подачи патронов в ручном пулемете ДП (испытывались коробчатые магазины и ленточные системы). Оружейником Кубыновым была произведена модернизация пулемета ДП с установкой бункерного магазина аналогичного японскому тип 11. После проведения сравнительных испытаний данного пулемета питаемого из пятизарядных штатных обойм к винтовке Мосина обр.91/30, было отмечена работоспособность конструкции, надежность подачи патронов. Но как отрицательные указывалась возможность попадания посторонних предметов в открытый бункер, мешкотность заряжания и нарушения равновесия в продольной плоскости.
В 1939 году после боев на Халхин-голе (с 11 мая по 16 сентября) в качестве трофеев было получено еще 225 ручных пулеметов тип 11 (в том числе на треножных станках Каотсу).
Эти пулеметы так же как и захваченные в качестве трофеев в августе 1945 года большей частью передавались в Китай (сначала Гоминьдан, а затем только КПК).
Добавлено: 04.09.2016 13:59:03
фото1
Добавлено: 04.09.2016 14:00:23
фото2
Добавлено: 04.09.2016 14:01:45
фото3
Добавлено: 04.09.2016 14:03:07
фото4
Добавлено: 04.09.2016 14:03:43
фото5
Мной внесены изменения в план раздела статей «Японские пулеметы» будет добавлена статья "12. Учебные японские пулеметы."
Думаю она будет не менее познавательна.
Вся беда с информацией не только по японской стрелковке, да и по прочему вооружению императорской армии и флота, что одну и туже информацию слепо копируют. Найти что-то нового никто не пытается за редким исключением. По каждой картинке можно дать небольшой но занимательный объем текста, можно найти еще более информативные изображения.
Р.С. Не будем забивать поля без содержательными картинками, которые присутствую практически на всех форумах в темах по японской армии. На ганзе тема "Японское стрелковое оружие 2ВМ" так и умерла заваленная картинками и копируемыми ошибками из книжек 70-80гг, так и с не отвеченными вопросами о самозарядных винтовках и пистолетах-пулеметах.
Р.Р.С. И давайте придерживаться темы "Японское стрелковое оружие", "пистолеты-револьверы" будут после темы пулеметов, а гранаты и гранатометы в отдельной теме.
Пополнение информацией позволило внести некоторое изменение, будет добавлена статья «14. Японский станковый пулемет тип 98 калибра 7,7мм», про японскую армейскую версию станкового пулемета Виккерс.
Продолжим.
6. Иностранные пулеметы испытывавшиеся в качестве станковых.
На протяжении ряда войн которые вели японская императорская армия и флот Японии приходилось сталкиваться с все новыми образцами вооружения у противников (Императорская Россия, Китай, Германия, Великобритания, Голландия, США). Неудивительно что трофейные образцы попавшие в руки японцев исследовались и сравнивались со штатными состоящими на вооружении.
Появление станковых пулеметов на полях боев Русско-Японской войны оставило заметный след в пулеметостроении Японии. Трофейные пулеметы Максим этого периода были высоко оценены в плане длительности ведения огня, но забракованы из-за большого веса (с ранним колесным станком в 246кг., с наполненным водой охлаждающим кожухом и патронными коробками), матерчатой патронной ленты (склонной к намоканию, короблению и гниению во влажном климате). Примечательно что обе стороны как русская, так и японская указывали на большее (чем у себя в войсках) количество пулеметов у противника, хотя в реальности пулеметов было мало и недостаточно у обоих сторон.
Сравнение японских образцов тип Хо и тип 38 с пулеметами Максим (как британского таки и русского производства) в этот период показывало некоторое превосходство в плане маневренности (относительной, так как для перемещения пулемета требовались 4 человека), точности стрельбы, но проигрывали в длительности ведения огня и требовательности к уходу.
Гражданская война и Сибирская экспедиция (известная как японская интервенция на Дальнем Востоке) в России предоставила японской армии большое количество пулеметов различных конструкций захваченных японцами в качестве трофеев у обоих сторон конфликта. Эти пулеметы фигурируют в японской литературе как «русские».
Если общее устройство пулемета Максим обр.1910 года под патрон 7,62х54R японским офицерам Технической школы было уже знакомо по русско-японской войне. (Интерес представляли изменения и улучшения в начальную конструкцию Х.Максима).
То «особый интерес» вызвал «русский» пулемет Кольта-Браунинга обр.1914 года под патроны калибра 7,62 мм (русский 7,62х54R и американский .30-06). Отсутствие водяного охлаждения положительно сказывалось на весе пулемета – 38,5 кг (против 53,55 кг. японского пулемета тип 3) ., объем брезентовой ленты 250 патронов (против 30-зарядной кассеты японского образца) при этом длительность ведения непрерывного огня без особого снижения точности в 1750 выстрелов ( с перерывами на смену ленты).
Камнем преткновения оставались климатические требования в японских пулеметах, а именно воздушное охлаждение (в виду невозможности нахождения водных источников с соответствующим количеством и качеством воды), и гигроскопичность и механическая непрочность брезентовых пулеметных лент.
Дальность эффективного огня по укрепленным и легкобронированным целям у «русских» пулеметов благодаря тяжелым пулям простилалась в пределах 2400-2700 метров, тогда как японский патрон тип 38 на дистанции в 1600 метров был на пределе возможностей (хотя прицельны дальность тип 3 была установлена в 2200 метров).
Стоит учитывать в данный период на станковые пулеметы винтовочного калибра возлагались задачи (огонь на подавление на больших дистанциях, борьба с укрепленными и легкобронированными целями) которые в уже настоящее время выполняют пулеметы крупного калибра 12,5-12,7мм.
Появление на вооружении армий варлордов Китая все возрастающего количества станковых пулеметов Максим английского производства Виккерс и германского MG08 (и китайской копии тип 24) и MG08/15 ставили японские стрелковые подразделения в неравные условия как по маневренности на поле боя, так и по длительности огня (все таки замена кассет даже обученными заряжающими приводила к кратковременной остановке). Новые модели пулеметов Браунинг (как станкового, так и ручного), чехословацких ZB (так же станкового и ручного), Мадсен (голландского происхождения), швейцарских (АК) и финских (Лахти) попадавших в руки японцев находили свое применение в качестве вооружения пулеметных отделений которым хронически нехватало штатных единиц пулеметов.
Результатами проведенных испытаний стало перевооружение на новый полуфланцевый патрон тип 92 (7,7х58ммSR), а затем и безрантовый тип 99 (7,7х58мм).
Требования из армейских частей расположенных в Северном Китае и Маньчжурии к повышенной длительности стрельбы со стационарных позиций привело к созданию станкового пулемета с водяным охлаждением тип 98 (подробнее в статье «14. Японский станковый пулемет тип 98 калибра 7,7мм.»).
Появление на вооружении японских вооруженных сил пулеметов Виккерс Мк.1 так же связано с тем что с закупленными образцами английской бронетехники (в 1918 году танки Мк.IV в пулеметной версии, и в 1919 году «Уиппет» Мк.А, а также танкетки «Карден-Лойд» Mk.VI, броневики «Остин» и «Виккерс-Кросслей» М25) поступали в комплекте с установленными пулеметами английского производства.
В свою очередь императорский флот (в 1923 году) закупил у фирмы Виккерс ограниченное количество станковых пулеметов для использования в качестве зенитных. Данные пулеметы монтируемые на тумбовых установках кораблей получили наименование тип «Хи» (type «Hi»). Пулеметы тип «Хи» были рассчитаны под патрон тип 89 (7,7х58SR), то есть модернизированный британский .303 (7,7х56R) у которого японцами кроме ранта добавлялась проточка для улучшения зацепа зуба экстрактора.
Но японский и британский патроны оставались взаимозаменяемыми. Так как предполагалось основное использование в качестве скорострельной зенитной установки у пулеметов был повышенный темп (до 900 в/м) ведения огня.
Для использования на суше пулемет монтировался на треножный станок тип 92.
Пулеметы тип «Хи» оставались на вооружении в период с 1925 по 1935 года, и затем заменялись поступающими на вооружение станковыми пулеметами тип 92 (7,7х58мм) и тяжелими крупнокалиберными тип 93 (13,2х99мм).
ТТХ станкового пулемета «тип Хи» образца 1923года: калибр 7,7х58SR тип 89, брезентовая лента на 250 патронов, общая длинна 1100 мм, длина ствола 721 мм, скорострельность до 900 выстрелов в минуту, вес тела пулемета 13,85кг ., вес станка тип 92 27.95, вес со станком 42 кг., прицел градуирован до 4000 метров (по воздушным целям до 3000 метров), эффективная дальность стрельбы до 1000 метров.
Добавлено: 11.09.2016 16:44:18
фото1
Добавлено: 11.09.2016 16:45:23
фото2
Добавлено: 11.09.2016 16:47:02
фото3
Добавлено: 11.09.2016 16:49:09
фото4
Добавлено: 11.09.2016 16:50:10
и фото5
В ходе поиска материалов о применении японских авиационных пулеметов тип 89 в качестве ручного на станках кустарного изготовления выяснились, что фактически эти образцы относятся к периоду 1944-45 годов.
Так же относительно массовая переделка на треножные станки авиапулеметов тип 97 (7,7мм) и тип 98 (7,9мм) относятся к послевоенному периоду в Индонезии.
И по сему выделился материал для следующей статьи «19. Авиационные пулеметы использовавшиеся в качестве ручных и станковых».
Продолжим.
Статья 7. Иностранные пулеметы использовавшиеся в качестве пехотных ручных.
К концу 20х годов Японская Империя расширяя свое влияние на Дальнем Востоке путем экономической и военной экспансии, для закрепления своего доминирования избрала военный путь. Увеличение численного состава императорской армии и флота вносила требования к увеличению количества стрелкового оружия.
Появление у потенциальных противников в тихоокеанском регионе (Китай, СССР, Британия, Франция США и Голландии) более совершенного технического оснащения вооружения войск не могло не оказывать влияния на возрастающие запросы императорской армии и флота.
Низкая насыщенность автоматическим оружием постоянно сказывалась на эффективность при ведении боевых действий. Основная ставка в вооружении стрелковым автоматическим оружием делалась на пулеметы (ручные и станковые), как на наиболее совершенные и развитые на данный момент (1920-1930 год).
Армии и флоту постоянно не хватало штатного количества производимых японскими арсеналами пулеметов. Сказывалась технологическая сложность и металлоемкость изготовляемых пулеметов тип 3 и тип 11.
Использовавшиеся с 1921 года первоначально в качестве бортового (зенитного) и турельного (авиационного) оружия пулеметы Люис тип 92 применялись морской пехотой в виде универсального пулемета (ручного на сошках и станкового на треногах).
На фоне острой нехватки ручных пулеметов становится понятна причина закупки в 1929 и 1930 году первых швейцарских пистолетов-пулеметов SIG 1920 (Бергман тип ВЕ), в дальнейшем использовавшихся в качестве замены или дополнения ручных пулеметов тип 11. Не удивительно что любые захваченные японской армией виды автоматического оружия, будь то самозарядные винтовки, ручные и станковые пулеметы, пистолеты-пулеметы находили свое применение непосредственно новыми владельцами. Так произошло с ручными пулеметами чехословацкого происхождения ZB 26 захваченными в Китае японской армией, а затем производившихся уже под контролем японцев на Мукденском арсенале с 1939 года.
Общее количество выпущенных ручных пулеметов японскими производителями оставалось сравнительно небольшим на протяжении всего периода Великой Тихоокеанской Войны по сравнению с объемами вооружения союзников.
Всего ручных пулеметов выпущено японскими арсеналами до 1945года:
Тип 11 (6,5мм) – 29 000
Тип 96 (6,5мм) – 41 000
Тип 99 (7,7мм) – 52 500
Тип 92 (.303 Люис) – 19 000 (половина в версии турельного авиапулемета)
Тип ZB 26 (7,92 мм) – приблизительно 20 000 (трофеи армии в Китае), 2 200 закупленных в Чехословакии.
Добавлено: 20.09.2016 12:10:02
фото
Ввиду обширности материала и большого количества фотографий статья будет разделена на несколько частей.
7.1.Введение.
7.2.Описание принципа работы автоматики (по британскому образцу).
7.3.Разборка пулемета тип 92 (по британскому образцу).
7.4.Принадлежности тип 92.
Продолжим.
7. Пулемет системы Люиса тип 92. 九二式七粍七機
7.1.Введение.
Пулемет тип 92 являющийся лицензионной копией пулемета Люис Mk.III. первоначально появился на вооружении авиации японского флота с 1922 года в качестве подвижного бортового оружия (турельных пулеметов) на образцах закупаемой в Великобритании авиатехники.
Под наименованием тип Ру калибра 7,7мм ( Ру – аббревиатура от японской транскрипции наименования «Люис» - ルイス - «Руису») этот пулемет практически без изменений использовался в авиации. Единственными внешними изменениями являлись отсутствие охлаждающего алюминиевого радиатора с кожухом, и увеличенная спусковая скоба для удобства использования в летных перчатках бортовым стрелком. Применяемый патрон тип 89 оставался прежним взаимозаменяемым британским .303.
Пулеметы данного тип Ру широко импортировались из Великобритании и Бельгии.
Так как тип 92 мог подобно британскому прототипу, путем замены затыльника с прикладом на дополнительную рукоятку управления огнем и заменой трехного станка на двуногую сошку, трансформироваться из станкового в ручной и обратно, и классификация затруднительна и условна.
1) Авиационный тип 92 для турельной установки на самолетах.
2) Авиационный тип 92 преобразованный в качестве средства аэродромного ПВО.
3) Флотский тип 92 для установки на судах.

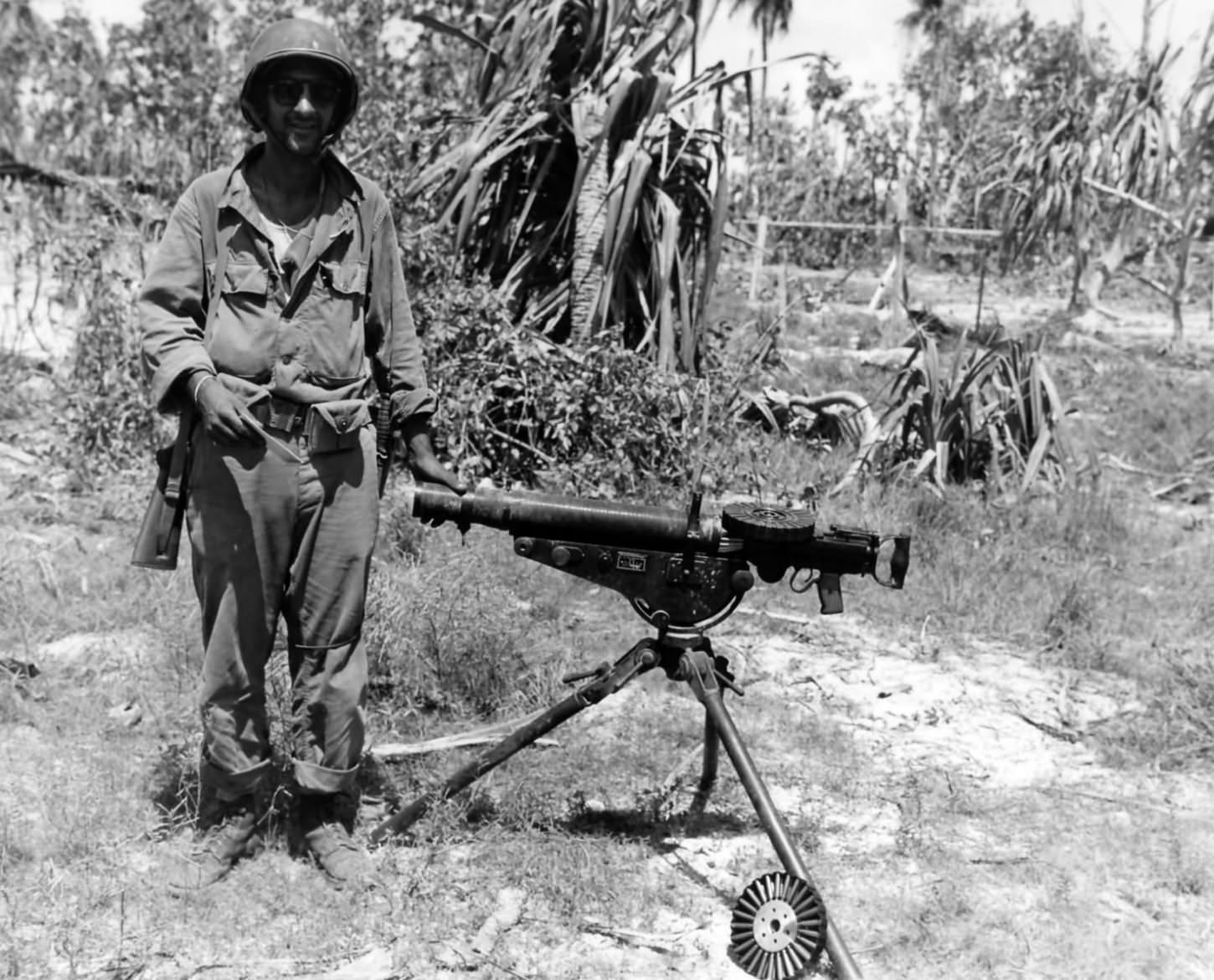

4) Флотский тип 92 как станковый на треножном станке.
5) Флотский тип 92 как ручной на сошках.
С началом производства с 1932 года флотские пулеметы тип 92 предназначавшиеся в качестве зенитных и оборонительных для установки на борту кораблей оснащались алюминиевыми радиаторами с кожухом и монтировались на неподвижных тумбах.
Для использования на суше в качестве легкой зенитной установки аэродромной охраны тип 92 оснащался трехногой опорой «германский штатив» с телескопическими раздвижными ногами, а так же с импровизированными с нераздвижной сварной конструкцией при обороне островных укреплений баз флота.
Специальные флотский сухопутные силы – морская пехота (Рекусентай) широко использовала тип 92 в качестве ручного и станкового пулемета. Оснащенные прикладом и двухопорными сошками британского образца (двух типов – ранние нерегулируемые с дополнительной фиксирующей штангой, и поздние упрощенные регулируемые телескопические) в качестве ручного пулемета.
А на трехногом станке с дополнительной рукояткой управления огнем (вместо приклада) в качестве станкового среднего пулемета, или зенитного в положении для стрельбы по воздушным целям.
Трехногие универсальные станки так же подразделяются на два типа – ранний тип «гочкис» (японская арсенальная разработка на базе французской конструкции Mle1914), и более поздний лафетный тип «мадсен» (упрощенная версия датского станка пулемета «8 mm maskingevær M.1929 i maskingeværtrefod M.1929»). Эти пулеметы получили первое применение при ведении боев подразделениями морской пехоты в Шанхае в 1932 году.
Добавлено: 28.09.2016 14:06:36
Тип 92 в авиации
Добавлено: 28.09.2016 14:07:34
фото
Добавлено: 28.09.2016 14:09:07
Авиаверсия тип92 в качестве средства ПВО
Добавлено: 28.09.2016 14:11:10
Авиаверсия тип92 в качестве средства наземной обороны объектов
Добавлено: 28.09.2016 14:12:35
тип92 на станке тип гочкис
Добавлено: 28.09.2016 14:16:00
Тип 92 на станке тип мадсен
Добавлено: 28.09.2016 14:17:34
Тип 92 на станке тип мадсен еще фото
Добавлено: 28.09.2016 14:19:48
тип 92 в версии ручного пулемета
Добавлено: 28.09.2016 14:21:16
тип 92 в версии ручного пулемета еще фото
Добавлено: 28.09.2016 14:23:34
еще пара фото тип92
Форумчане, у японца в сумке что за предмет(ы)? Подсумки для магазинов ПП Тип 100 вроде бы иные. Может флажки или что-то из "холодняка"?
Это флотский сигнальщик. И это пп МП34 (Штаир-Солотурн), на 4 и 5 страницах этой темы на фото подписано и расписано все.
ПП ему дали на дембельский альбом сняться. :)
И еще специально для копипастов (мисьё Глущенко Виктор, это Вас касается).
То что мной пишется в данном разделе осуществляется для популяризации именно данного сайта waralbum.ru, а не "стенки" в контакте.
И если вы берете информацию (мои тексты, или хоть абзац) соизвольте указывать источник (этот сайт и форум).
С уважением дядя Хенрик (чтец).
Р.С. Мисье Глущенко вы в курсе, что у мисье Аранова такая же фотография "Американский солдат у захваченного японского пулемета "Тип 92". из того же источника ??? :))))
7. Пулемет системы Люиса тип 92. 九二式七粍七機
7.2.Описание принципа работы автоматики (по британскому образцу).
Конструкция японского флотского пулемета тип 92 точно повторяет британский Люис Mk.III, часть пулеметов изготовленная в Британии и Бельгии несут соответствующую маркировку изготовителя. Японская версия имеет маркировку иероглифами флотского арсенала Тойокава, либо Йокосука или компании Айти Токей Денки. Общее количество изготовленных единиц составило порядка 10 000 единиц.
Сейчас можно точно сказать что первое свое применение в качестве автоматического оружия огневой поддержки тип 92 получил во время Первого Шанхайского инцидента в 1932 году. Используемые морской пехотой Рекусентай пулеметы Люис тип «Ру» на треножных станках (тип гочкис) и двуногих сошках, судя по фотографиям были британского и бельгийского происхождения завезенных после 1921 года.
Автоматика пулемета основана на газоотводной системе с запиранием затвора поворотом, стрельба производится с заднего шептала. При выстреле газы проходя через газоотводное отверстие на конце ствола, попадая в газоотводную камеру воздействую поршень. Поршень двигаясь назад в газоотводном цилиндре отпирает соединенный с ним затвор. Зубчатая рейка газового поршня взаимодействуя с шестерней спиральной возвратной пружины производит свертывание (взвод) пружины.
Возврат затвора в переднее положение происходит под воздействием спиральной пружины, которая своей нагрузкой через шестерню передает вращение. Шестерня имеющая сцепление с зубчатой рейкой газового поршня двигает соединенный с поршнем затвор вперед.
Устройство газового поршня и затвора таковы, что в момент запирания затвора на боевые выступы (проворота стебля затвора) происходит выстрел. Поршень имеет стойку в которой закреплен ударник, стойка входит в канал затвора через косую прорезь его и при движении поршня вперед стойка упираясь в скос прорези затвора, поворачивает последний раньше, чем поршень дойдет до переднего крайнего положения. При дальнейшем движении вперед ударник накалывает капсюль. Таким образом возвратная спиральная пружина одновременно является и боевой.
Совместно с движение затвора вперед происходит подача патрона из магазина в патронник. При движении затвора назад патрон поступает на линии подачи, а при возврате затвора в переднее положение заряжание.
Ствол с надульником оборудован алюминиевым радиатором для охлаждения, радиатор закрыт защитным кожухом в виде трубы. Газоотводная камора оборудована регулятором (с двумя положениями поступления газов, больше «L» и меньше «S»).
Прицел стоечный градуированный до 1000 метров (или 1000 ярдов). Рукоятка взвода расположена справа, предохранителями служат специальные планки перемещаемые в ерх и вниз блокируя рукоятку взвода.
Подача патрона из барабанного магазина при помощи подвижного подавателя установленного сверху короба (затворной коробки). В подавателе сделано окно через которое при возвратно поступательном движении затвора поступают патроны направляемые кулачком. Экстрактация стрелянной гильзы производится отражателем.
ТТХ флотского пулемета «тип 92» образца 1932 года: калибр 7,7х56R тип 89, дисковые магазины на 47 или 96 патронов для авиа версии, общая длинна с прикладом 990 мм, длина ствола 620 мм (тип «Ру» 662 мм), скорострельность 600 выстрелов в минуту (тип «Ру» 550 в/м), вес тела пулемета без патронов 13,0 (тип «Ру» 11,13) кг., вес станка 11,5 кг. прицел градуирован до 1000 метров (тип «Ру» 910 м), эффективная дальность стрельбы до 300 метров (тип «Ру» 490 м).
Использована литература:
The Complete Lewis Gunner - 1941
Lewis machine Gun (Airplane Type)
Handbook of the Lewis Mashine Guns – 1917
Лашков А. - Описание пулеметов – 1916
Описание легкого пулемета Льюиса - 1923
Добавлено: 19.10.2016 13:22:38
фото тип 92 в деталях
Добавлено: 19.10.2016 13:24:44
фото1 тип 92 в деталях
Добавлено: 19.10.2016 13:26:40
фото2 тип 92 в деталях
Добавлено: 19.10.2016 13:28:44
фото3 тип 92 в деталях
Добавлено: 19.10.2016 13:32:12
фото4 тип 92 в деталях
Добавлено: 19.10.2016 13:33:58
фото тип 92 на службе императорского флота
