Сегодня в Волгограде был "Сирийский поезд". Делюсь новинками джихад бронетехники.
Бронестекло американского Хавми - вполне пулейустойчиво
Эмиратский броневик, наоборот, пробивается с борта влегкую (фото 1 и 2)
Фото 3 - джихадисткий вариант противокумулятивной защиты
Добавлено: 07.03.2019 18:58:32
Фото 4,5 Вполне себе качественная поделка (вроде как курдская??) на бозе грузовика Вольво.
В продолжение
http://waralbum.ru/bb/viewtopic.php?pid=115535#p115535 и http://waralbum.ru/bb/viewtopic.php?pid=127763#p127763
Рассмотрим как работают сетчатые экраны установленные на американскую бронетехнику задействованную в Афганистане и Ираке
Кумулятивная граната выпущенная из РПГ или СПГ попадает в ячейку сетчатого экрана, ее корпус сминается шестигранниками ("гайками") закреплёнными на тросиках, деформируя саму кумулятивную воронку.
Считается, что эффективность таких решетчатых экранов порядка 50%. То есть существует 2 варианта событий (фифти х фифти), при попадании гранаты РПГ в этот экран.
1) У гранаты кумулятивная воронка деформирована, а сам взрыватель разрушен и не сработал.
2) Кумулятивная воронка деформирована недостаточно, а взрыватель сработал. Образуется ослабленная кумулятивная струя, которая всё таки пробивает броню, а направленный взрыв уничтожает экипаж машины или подрывает БК.
В стандартных решетчатых экранах из пластин, так же может произойти срабатывание детонатора, но там российские продвинутые конструктора предусмотрели ещё дополнительные бронеэкраны, которые ослабят энергию взрыва сработавшей гранаты, до встречи с основной броней. Такой экран можно увидеть и в задней части башни Т-90М, прикрытой как раз решетчатым экраном из пластин.
На стоп кадре ниже это видно
И сетчатый противокумулятивный экран на башне Т-90М принципом действия так же отличается от принципа действия сетчатых противокумулятивных экранов, жестко натянутых на рамах и закреплённой на бронетехнике наших "партнёров". Поскольку он закреплён только верхней частью, то и ведет себя при попадании гранаты не так как у них.
Итак граната попав в ячейку этого экрана продолжает движение, но под действием инерции сетчатый экран уводит гранату вверх, прямо в нижний модуль ДЗ "Реликт", расположенный под углом за сетчатым экраном. От такого воздействия часть корпуса гранаты деформируется об шестигранные элементы сетчатого экрана, сама кумулятивная воронка сминается, более того движение гранаты оказывается направленным вверх, и даже если сработает взрыватель то ослабленная кумулятивная струя то же ударит вверх, в нижний модуль ДЗ от подрыва которого, граната в любом случае уже неспособна пробить броню башни танка.
https://zen.yandex.ru/media/armsblog/t90m-setchatyi-protivokumuliativnyi-ekran-na-ego-bashne-5c71b500b40ff300b344d394
Восток дело говорят тонкое, посему неискушенный в техническом плане джихадист может использовать и такое творение: Симбиоз джипа Чероки и "дамасской стали".
Защищены (достаточно условно) колеса и вкрячена "бронекапсула" для водителя.
Причем заметьте, "бронекапсула" закрывается снаружи "шпингалетом". Открыть ее изнутри проблематично.
Ну и по теме разминирования. Агрегат непонятного происхождения, с цепно ударным способом разминирования.
Добавлено: 07.03.2019 20:09:08
Остались с "Сирийского поезда" беспилотники и шайтан труба. Мутить отдельную тему смысла не вижу, Зверодер не ты против если я сюда скину? Твоя тема - тебе и решать.
Кстати в продолжение о средствах защиты отечественных танков. Так наз. на сленге советских танкистов - "лопухи".
Данное приспособление было только у танка Т-64, просуществовало не очень долго.
Так вот торчащие в сторону стальные пластины с пластинами резины - это ничто иное, как защитные противокумулятивные и противофугасные экраны. Нужно отметить, что торчали в стороны они только в боевом положении. В походном они плотно прилегали к корпусу.
Работали они довольно просто:
Перед боем, экипаж приводил подпружиненные пластины в боевое положение.
В таком виде они обеспечивали защиту под углами атаки от 0 до 30 градусов.
Кумулятивный снаряд должен был, встречая на своем пути эту пластину, детонировать на расстоянии от корпуса и ходовой части, и кумулятивная струя уже не могла пробить основную броню, причиняя минимум повреждений танку.
Данный комплекс защиты просуществовал недолго и вскоре был заменен на комплексы динамической защиты.
А далее у нас на башнях Т-62М, слева и справа от орудия на приваренные кронштейны стали устанавливать модули пассивной защиты.
Металлополимерный блок обеспечивает защиту от моноблочных кумулятивных средств поражения с бронепробивной способностью до 400...450мм. Уровень защиты от БПС увеличивается до 320 мм. В войсках эти блоки получили шуточное название «брови Ильича».
Бармалейские самоделки.
И это они ещё один ствол убрали!
Очередной шедевр китайского кинематографа - боевик "Операция Красное Море". Как раз эпизод оттуда - вместо китайского танка там выступает Т-72Б1, а оппонентами M60A1 с блоками динамической защиты. Китайская "Ярость".
Кстати, а вот какой самодельщиной пиндосы народ на улицах Ирака юморят:
З.Ы. Хотя может это и перевозка блокпостов...
А вот какая канитель получилась от смеси БМП с ЗУ-23-2 в Сирии:
Мысль укропов не стоит на месте, раньше помню такими сетками спортплощадки обносили (волейбольные и баскетбольные), чтоб мяч не вылетал, а теперь вот и до "Ноны-С" добрались.
З.Ы. К свидомым сразу возникают вопросы: а как в неё залезть? а как загружать боеприпасы? и уж не собираются ли они авиадесантную, самоходную артиллерийско-миномётную установку со всего лишь противопульным и противоосколочным бронированием гнать вместо танков на оборону противника?
сразу возникают вопросы
Это решетчатые рули. Блекберд разъяснит тупым ватникам гениальность этого решения.
А вот что было у нас:
В 1937 году на заводе № 48 под руководством Н. Ф. Цыганова началась разработка танка с улучшенной броневой защитой на базе БТ-7. Изготовленная в конце года машина получила обозначение БТ-СВ-2 «Черепаха»(Быстроходный Танк «Сталин-Ворошилов»).
А вот это так наз. маскировочный кожух который надевался на данный танк при испытаниях.
http://bronetehnika.narod.ru/bt-sv/bt-sv.html
З.Ы. Многие технические решения, использованные в конструкции данного танка, были позже позаимствованы при создании танка А-20, который, со временем, превратился в самый известный танк - танк Т-34.
Решил пока сюда пристроить
24 августа в Киеве должен состояться военный парад в честь 30-летия независимости Украины. 18 августа на Крещатике прошла первая репетиция этого мероприятия, в котором были задействованы военнослужащие и техника, а в небе пролетела авиация. Внимание общественности России привлек танк Т-84БМ «Оплот». Пользователи социальной сети Вконтакте высмеяли его «технологичный» камуфляж из малярного скотча, назвав это украинскими «нанотехнологиями».

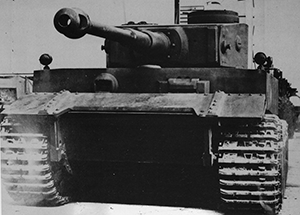

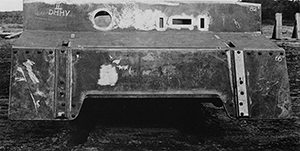

Форпанцер был дополнительной броневой пластиной, которая устанавливалась на специальном механизме прототипа танка ТигрI. Когда танк идёт в бой, эта пластина может быть опущена для дополнительной защиты. Им был оснащен лишь один опытный образец и одна корпус-мишень для испытаний на стрельбище. Очевидно что Форпанцер не соответствовал предъявленным критериям, поскольку в результате испытаний был отклонен.
https://www.panzerbasics.com/panzer/01_basics/01_Tiger_E/vorpanzer.htm
Мы тоже могём...
Т.наз. "Козырёк прапорщика" или просто "Козырёк на танк"
17 июня пресс-служба министерства сообщила, что на полигоне Кадамовский (Ростовская область) прошли очередные танковые стрельбы. Навыки танкистов проверялись при помощи штатных боевых машин типа Т-72Б3 последней модернизации. На башнях танков были установлены ранее неизвестные конструкции, внешне напоминающие легкую крышу или тент.
18 июня ситуацию прояснила «Российская газета». Ссылаясь на источник в Минобороны, она написала, что новое изделие представляет собой средство дополнительной защиты танка. Официальное название такого устройства не сообщается, но приводится его прозвище, данное военнослужащими, – «козырек от солнца».
Данный «козырек» якобы необходим для повышения уровня защиты танка от угроз в верхней полусфере. Часть современных противотанковых управляемых ракет, БЛА и барражирующие боеприпасы стремятся поразить бронеобъект в наименее защищенную проекцию, т.е. сверху. По задумке изобретателей «козырек» должен исключить прямое попадание боеприпаса в саму башню, а при попадании непосредственно в сам «козырёк» БП если не разрушится, то взрыватель его сработает на значительном расстоянии от крыши башни. Это должно резко снизить вероятность поражения самого танка ПТРК "Джавелин", ПТРК "Тоу" и кумулятивными бомбами БЛА "Байрактар" и т.д.
В народе же данная конструкция получила название - «Козырёк прапорщика», что характеризует и уровень задумки и качество исполнения данного изделия из уголков и арматуры, на неё ещё правда можно положить мешки с песком.
https://topwar.ru/184281-kozyrek-dlja-tanka-novoe-sredstvo-zaschity-t-72b3.html
Насколько всё это окажется пригодным для защиты крыши башни не мне судить, но свидоми не пожалели одну из полученных от пиндосов ракету ПТРК "Джавелин" для проверки его работоспособности при такой экранировке и сняли про это своё видео:
З.Ы. Если честно видео не о чём - решетка разрушилась и всё, что собственно и должно было случится...
Новую защиту танков испытывают в последнее время в Белоруссии. Это происходит с учётом последних практических применений танковых средств.
Давно замечено, что придуманные обвесы бронетехники из различных металлических решёток вполне себе эффективно работают во время настоящих военных действий.
Такие обвесы танков решетками успешно применяли сирийские военные. И такая конструкция показала себя вполне эффективно против попадания различных кумулятивных боеприпасов как по танку, так и по бронетранспортёру
Получатся, что попадая по решётке боеприпас сначала деформируется и в итоге основной снаряд бьет не точно в цель, а куда-то вбок и чаще всего мимо брони транспортного средства, или же под углом, не нанося требуемого урона.
Сирийские военные оценили такую решетчатую, самодельную защиту во время действия своих танков в городских условиях, когда против бронетехники применялись противотанковые переносные ручные гранатомёты. Теперь же, как показывают последние боевые действия, против американских ПТРК FGM-148 "Javelin" решётчатая защита срабатывает не всегда эффективно, как против гранатомётов.
Снаряд противотанкового ракетного комплекса целенаправленно летит на тепловое излучение машины и старается попасть в цель сверху.
Предварительный заряд у "Javelin" оказался весьма сильным по мощности. В ряде случаев его хватает на то, чтобы разломить решётчатую защиту. после чего срабатывает второй основной заряд снаряда.
Но поиски слабых мест "Javeluin" привели белорусских военных к очередному казалось бы простенькому изобретению.
Они просто установили на танк выносной источник теплового излучения в виде печки.
Этот источник представляет приваренную к корпусу танка сзади трубу и висящую сзади раскочегаренную железную печь с огоньком внутри. Печь работает на углях и "жарит вовсю", создавая отличный тепловой фон.
Так как американская система "Джавелин" снабжена тепловой головкой наведения, то она прилетает в эту выносную печку, а не в танк.
То есть получается что такая печь выполняет функцию ложной цели, имитируя то место куда должна стремится ракета "Джавелин".
И таким образом атакующий боезапас отводится в сторону от настоящей цели.
Израильские танки Меркава-4 начали оборудовать антидроновыми решетками для защиты верхней части башни, переняв аналогичный опыт у российской армии, сообщают военные Telegram-каналы.
На кадрах также можно заметить, что решетки-“мангалы” имеют единую форму, что говорит об изготовлении по единому ТУ, однако пока ограниченными партиями, так как защищена далеко не вся бронетехника.
На последнем фото, на борту башни не обратная свастика, а знак подразделения:
По всей видимости дополнительная защита устанавливается на танки ЦАХАЛ перед началом анонсируемой наземной операции в Секторе Газа.
Ранее в Сети были опубликованы кадры на которых один из израильских танков был уничтожен ударом дрона ХАМАС в верхнюю часть башни.
Видео:
https://iskranews.ru/wp-content/uploads/2023/10/IMG_6599.mp4
Источник:
https://iskranews.ru/tanki-merkava-4-armii-izrailya-stali-oborudovat-antidronovymi-kozyrkami-foto/
Во время "Бури в пустыне" америкосы тоже изгалялись в самоэкранировке своих Абрамсов...
