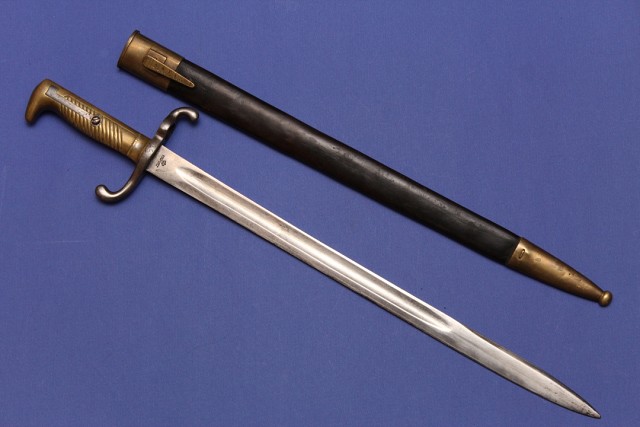

Германский штык обр. 1871 года.
Раритетные штыки обр. 1871 года достались поляком в довольно небольшом количестве.

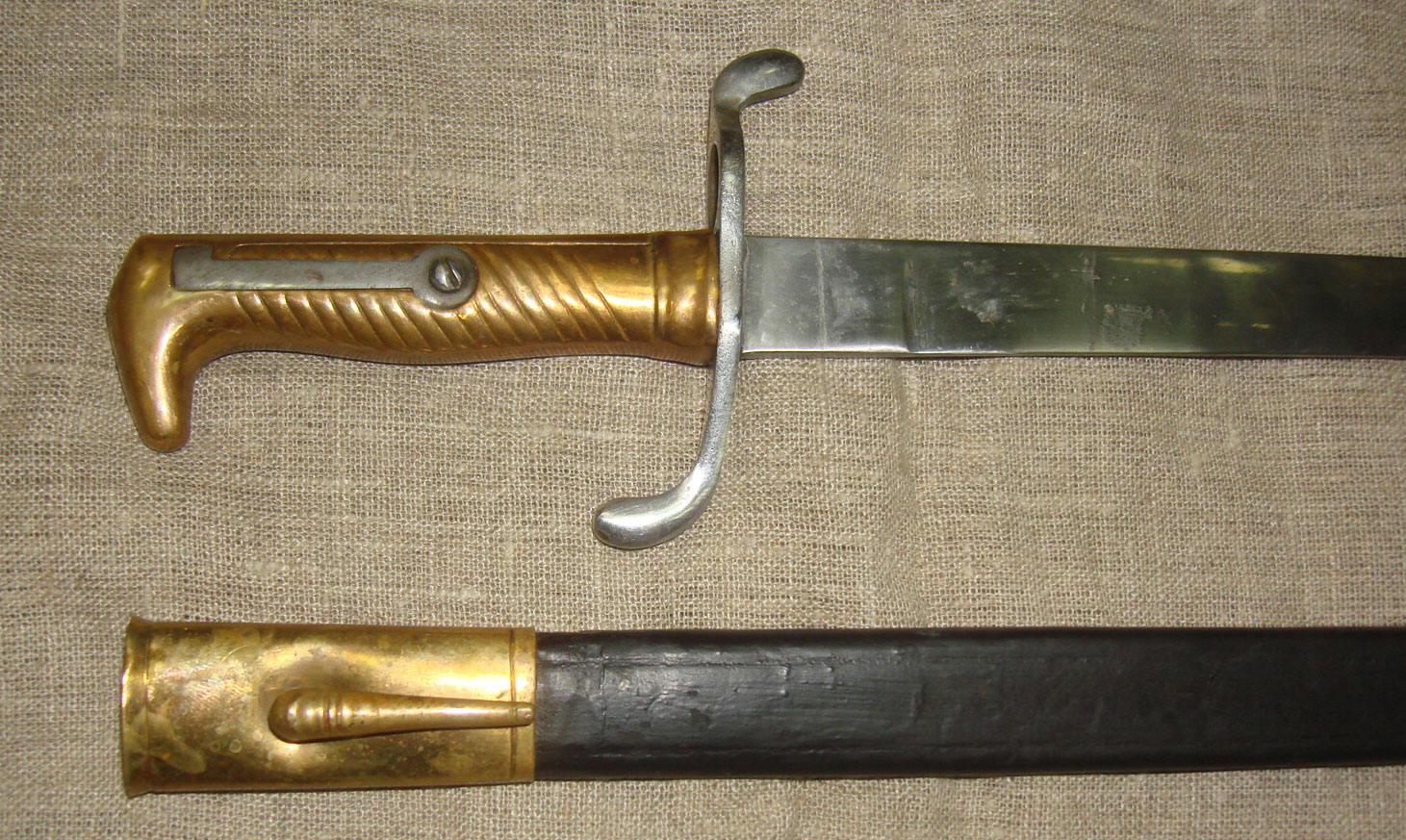

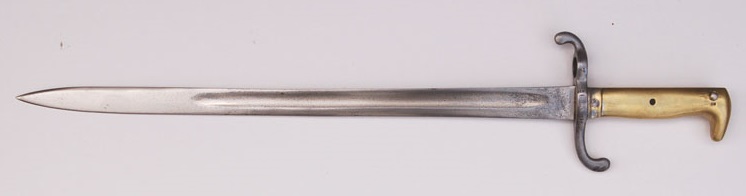

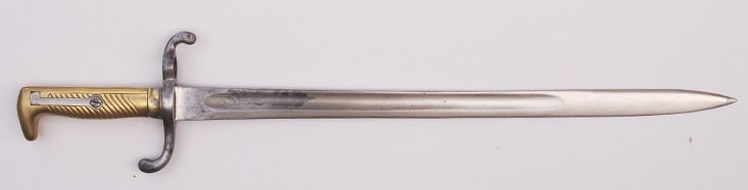

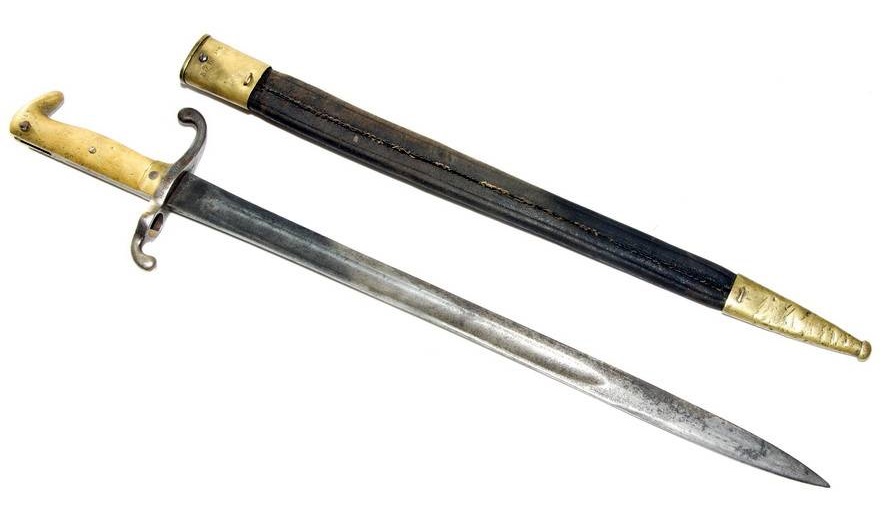

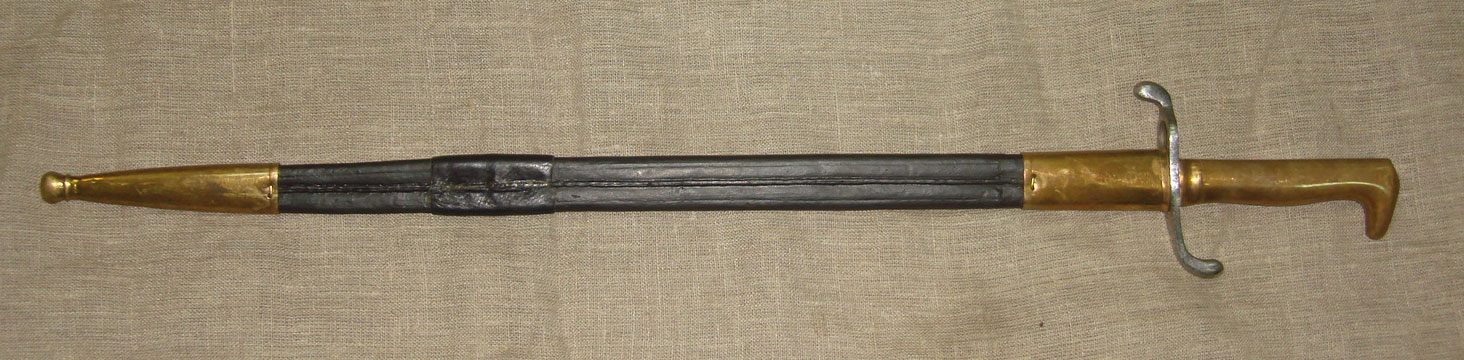

Штык обр. 1871 года (нем. Infanterie-Seitengewehr SG 1871, SG 71) (фото 1–4) использовался с пехотными винтовками системы Маузера обр. 1871 года (фото 5), а затем и с винтовками обр. 1871/84 года (фото 6), комиссионной винтовкой обр. 1888 года (фото 7–8) и её модификациями.

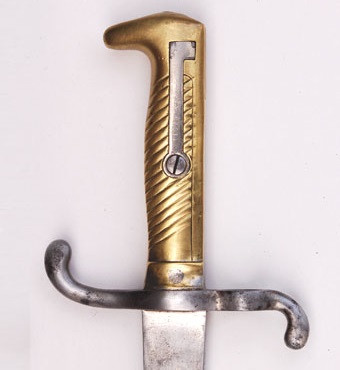

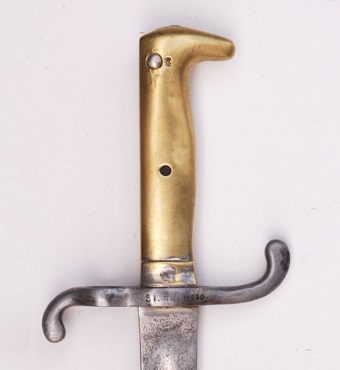

Рукоять – латунная. В головке рукояти Т-образный паз и пружинная защёлка с внешним расположением пластинчатой пружины. Крестовина стальная с загнутыми в противоположные стороны концами, с кольцом со стороны обуха клинка.
Клинок штыка однолезвийный, с долом с обеих сторон. Боевой конец – двулезвийный.
Ножны кожаные, с латунным прибором состоящим из устья со шпеньком или скобой (для Баварии) и наконечника. В период Первой Мировой войны выпускались и металлические ножны с более коротким крючком и шариком на конце.
Основные габаритные размеры германского штыка обр. 1871 года:
- общая длина – 600 мм;
- длина клинка – 470 мм;
- ширина клинка – 27 мм;
- внутренний диаметр кольца в крестовине – 17,4 мм.
Добавлено: 19.04.2018 14:32:49

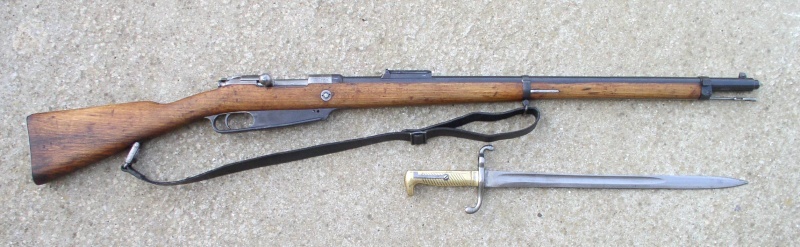

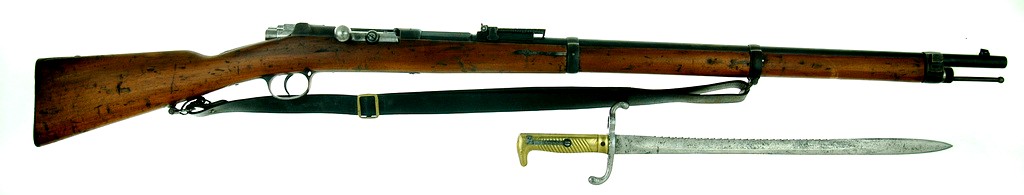

Штык обр. 1871 года выпускался многими фирмами и фабриками Германской империи. Дольше всех его производили: «Братья Симсон» в Зуле (в 1873-1895 гг.), «Э. Вильгельм» в Зуле (в 1874-1879 гг.), «В.Р. Киршбаум и К» в Золингене (в 1874-1883 гг.), «П.Д. Люнешлосс» в Золингене (в 1875-1881 гг.), Оружейная фабрика в Эрфурте (в 1875-1890 гг.), Оружейная фабрика в Амберге (в 1879-1885 гг.), «А. Коппель» в Золингене (в 1879-1891 гг.), «Вайерcберг, Киршбам и К» в Золингене (в 1883-1897 гг.).
Несколько фотографий трёх германских штыков обр. 1871 года и ножен к ним.
Смущает клинок штыка на фотографиях 2-5. Новодел???

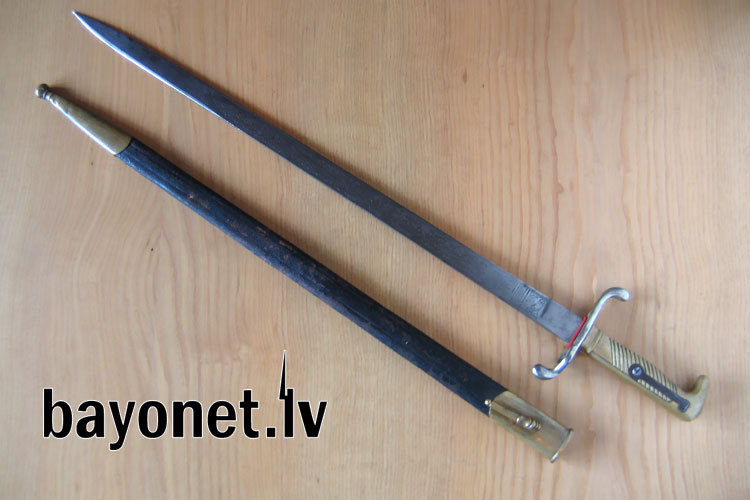

Помимо основной модели к пехотной винтовке обр. 1871 года, были созданы также другие модели (модификации, варианты) штыка:
- внестроевой («парадный») вариант «стандартного» штыка (уменьшенная и облегченная копия штыка обр. 1871 года) (фото 1);
- унтер-офицерский штык с пилой (22–27 двойных зубца) на обухе клинка (фото 2);
- штык-тесак сапёрный обр. 1871 года к егерской винтовке системы Маузера обр. 1871 года (фото 3);

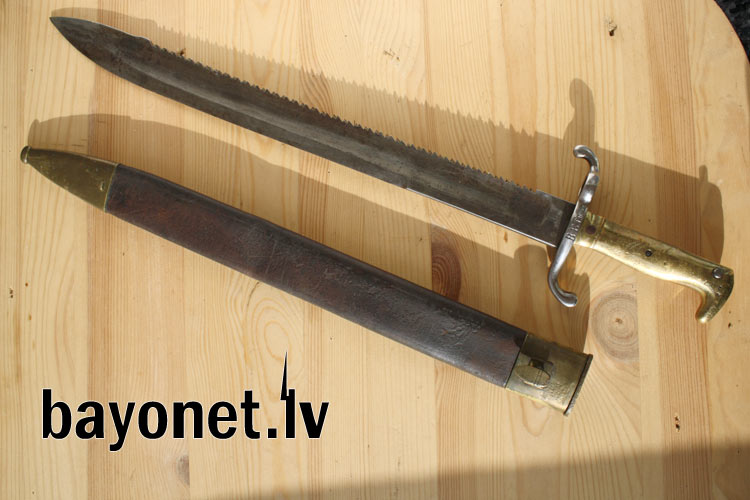

- баварский штык-тесак сапёрный обр. 1871 года (фото 4);
- вюртембергский сапёрный штык-тесак обр. 1871 года.

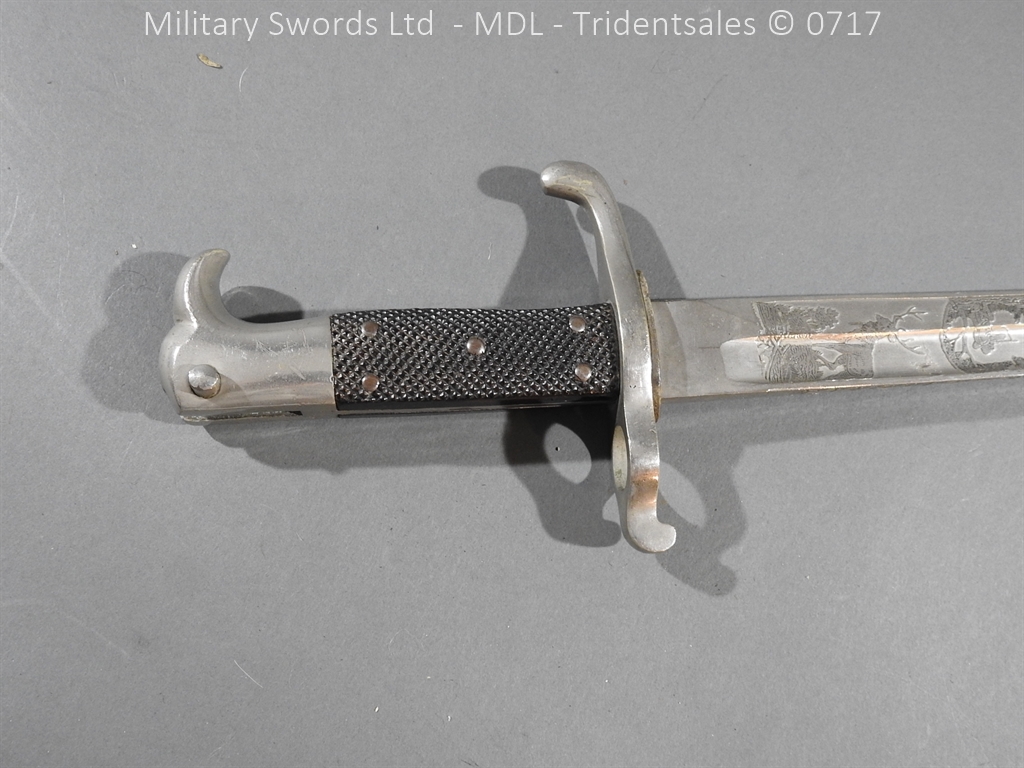

Германские егерские штыки-тесаки.

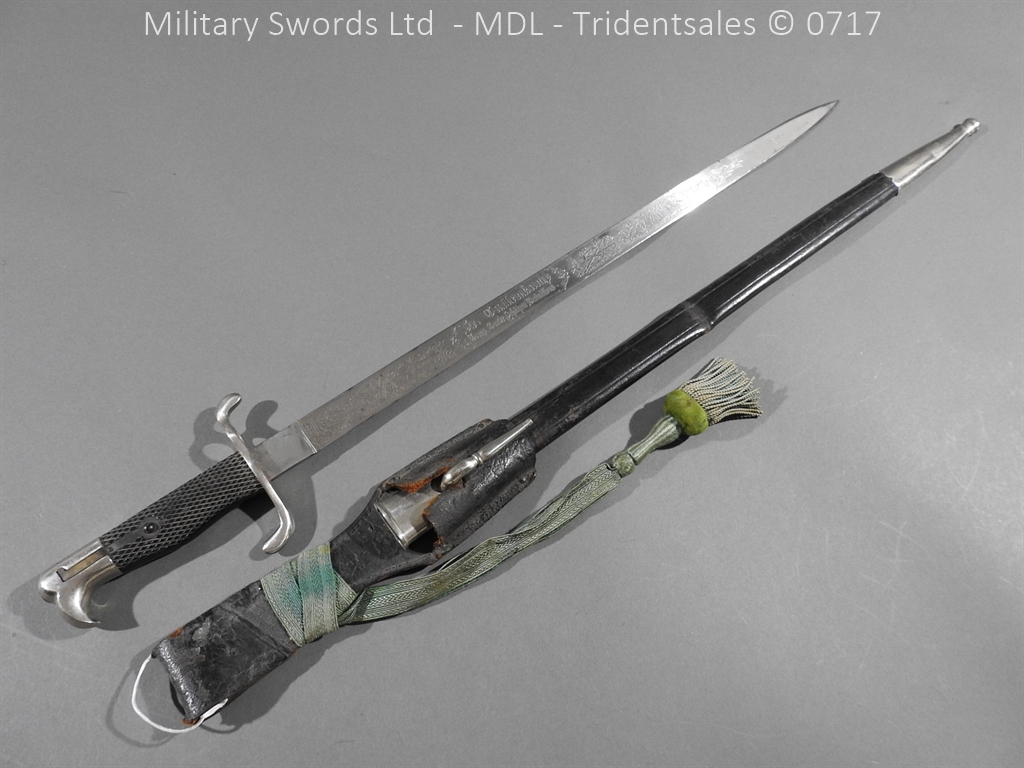

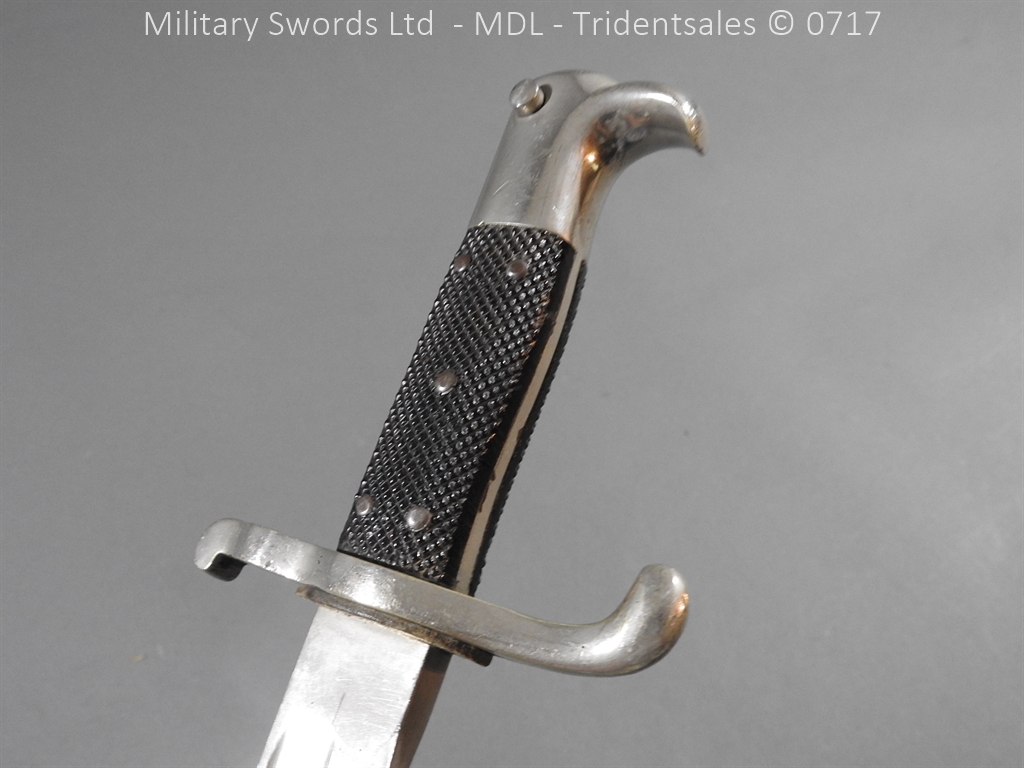

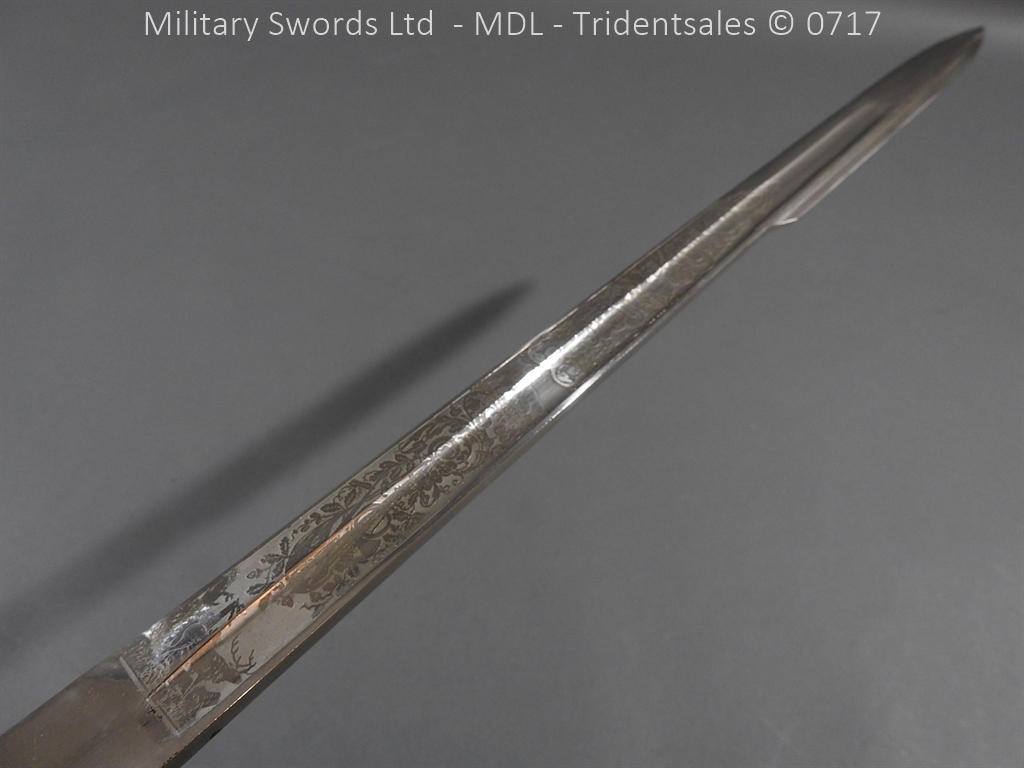

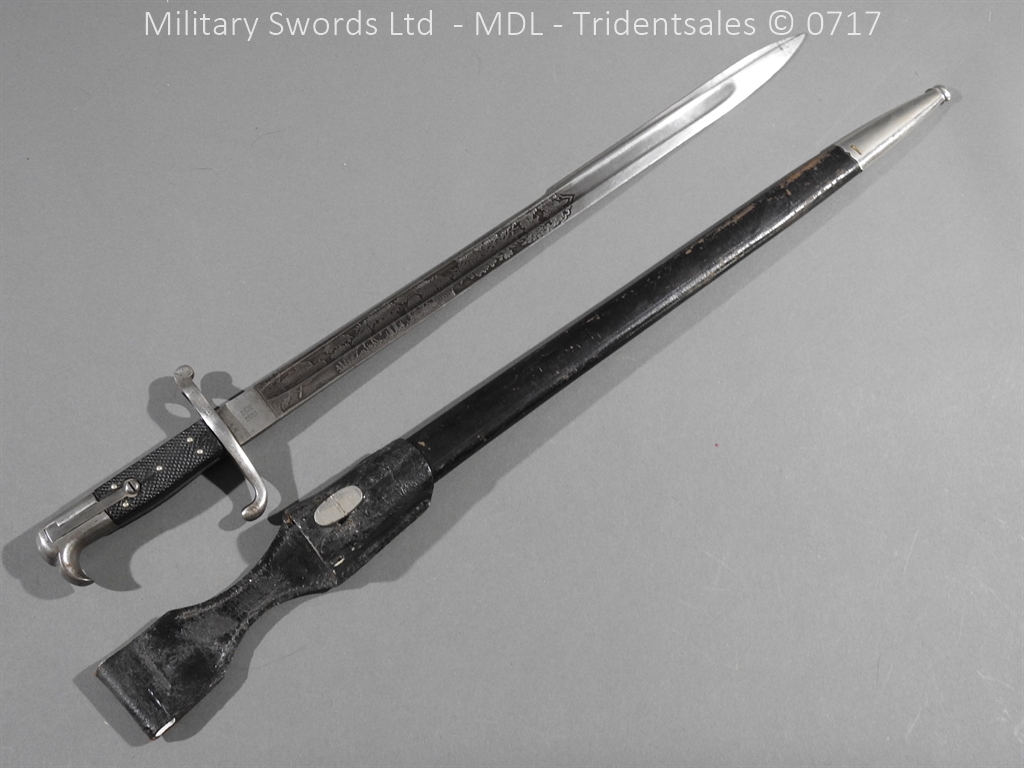

Нет уверенности в том, что прусские егерские штыки-тесаки (Hirschfänger Bayonet) обр. 1865 года и обр. 1865/71 года дослужили до 1918 года, когда Польша обрела независимость, и уж тем более до начала Второй мировой войны (ВМВ). Тем не менее, ещё в 1870-е гг. винтовки системы Иоганна Николауса фон Дрейзе (нем. Johann Nicolaus von Dreyse) вместе со штыками-тесаками обр. 1865 года были переданы из стрелковых и егерских батальонов в Германские Императорские военно-морские силы, или Кайзерлихмарине (нем. Kaiserliche Marine). Предположу, что какое-то количество (явно очень небольшое) «штыков-хиршфэнгеров» обр. 1865 года и обр. 1865/71 года ограниченно применялось в годы Первой мировой войны (ПМВ). НО это лишь мои предположения, не подкреплённые никакими документальными (литературными) источниками.
Что же касается следующей модели прусского егерского штыка-тесака – штыка обр. 1871 года (1871 Hirschfänger Bayonet) (см. фото во вложениях), использовавшегося с егерскими винтовками обр. 1871 года и пехотными винтовками обр. 1871/84 года [об этих винтовках вкратце упомяну чуть ниже], то вероятность его попадания к полякам несколько выше. Дело в том, что, помимо егерских и гвардейских подразделений Пруссии (возможно и других германских земель), «штык-хиршфэнгер» обр. 1871 года состоял на вооружении Кайзерлихмарине (так, в 1904 году в германском флоте числилось более 21 000 таких штыков-тесаков). А военно-морские силы Республики Польша (польск. Polska Marynarka Wojenna, PMW) были образованы (28 ноября 1918 года) как раз, прежде всего, на базе остатков Kaiserliche Marine. Да и страны Антанты могли передать полякам доставшиеся им трофеи Первой мировой войны, в числе которых явно были и егерские штыки-тесаки.
Высказываю предположение, что 1871 Hirschfänger Bayonet, а к тому времени это, по сути, морской штык-тесак обр. 1871 года, достался-таки полякам.
Буду признателен любой информации о судьбе германских «штыков-хирфэнгеров» образцов 1865 г., 1865/71 г., 1871 г. как в годы ПМВ, так и после её окончания.

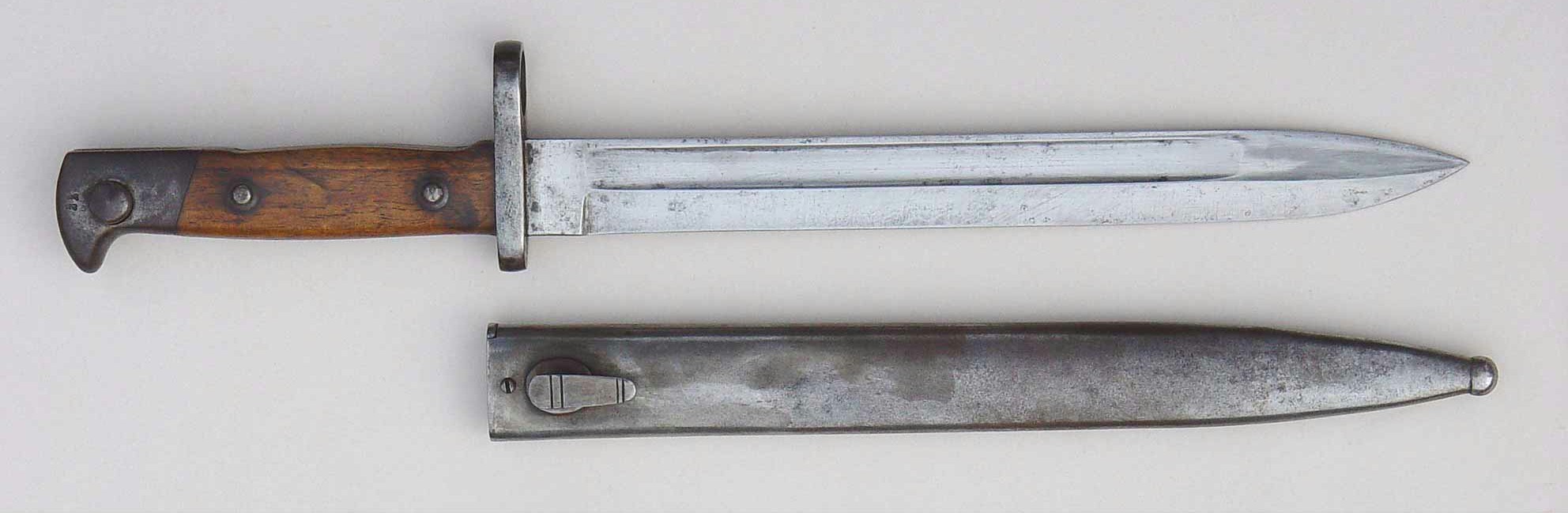

Германский штык-нож обр. 1871/84 года.
Ещё один «раритет», на этот раз точно доставшийся полякам – штык (точнее – штык-нож) обр. 1871/84 года к винтовкам системы Маузера обр. 1871 года и обр. 1871/84 года.

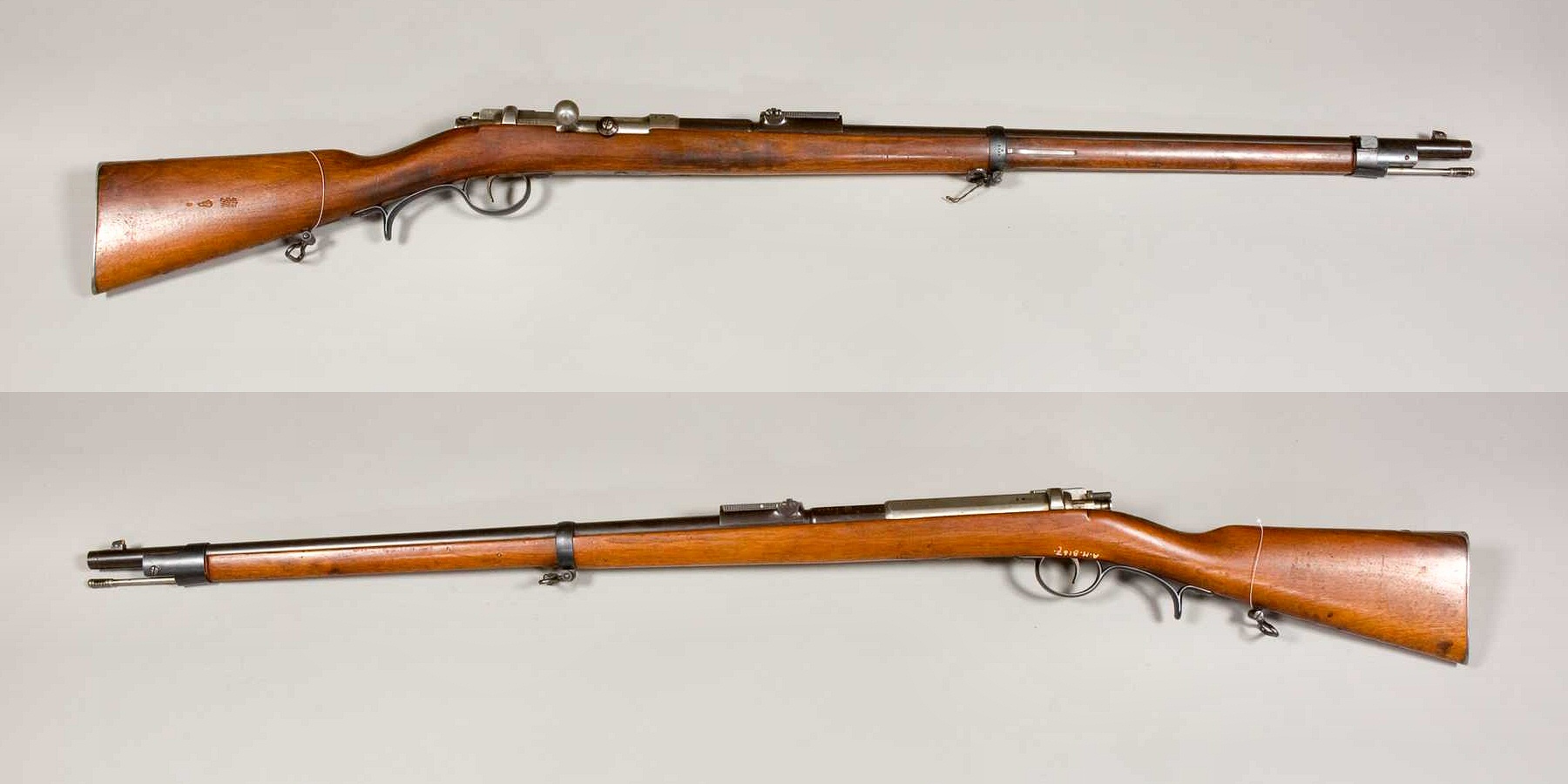

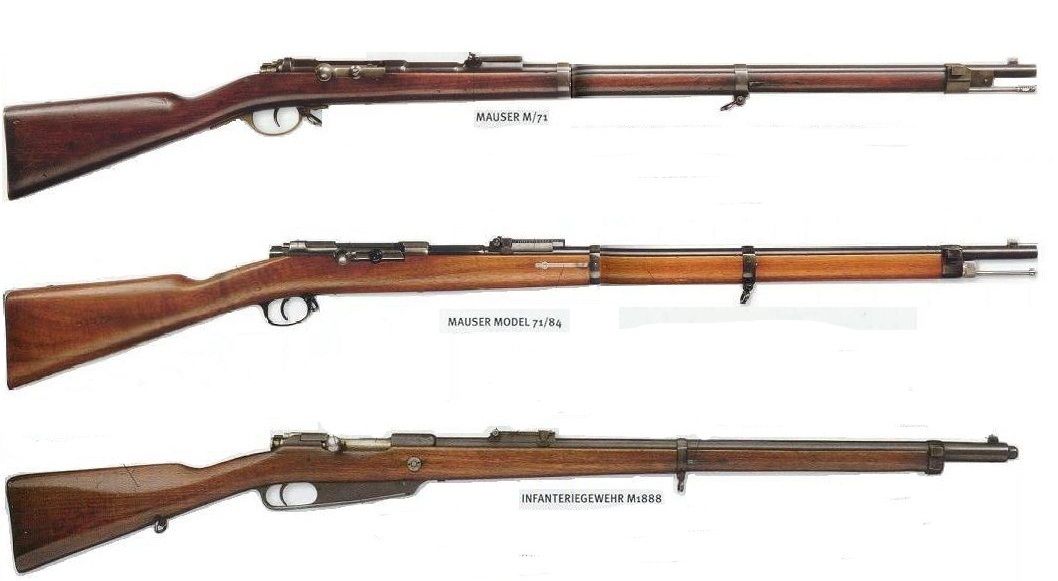

В начале 1870-х годов стало ясно, что однозарядная пехотная винтовка системы Маузера обр. 1871 года (Mauser Model 1871, или Infanterie-Gewehr 71) устарела и была начала разработка магазинной винтовки на её базе. В 1884 году винтовка Mauser Model 1871 была приспособлена под 8-ми зарядный трубчатый подствольный магазин конструкции Альфреда фон Кропачека (Alfred Ritter von Kropatschek), став, таким образом, первой германской многозарядной винтовкой. Эта модель винтовки получила обозначение Gewehr 71/84 (М 71/84). В связи с тем, что надо было перенастраивать заводское оборудование, германские государственные арсеналы были готовы к массовому выпуску новой модели винтовки только в 1886 году.
Производство штыка обр. 1871/84 года к винтовке Gewehr 71/84 было начато в 1885 году, и в 1886 году он начал поступать в войска. К этому времени уже вовсю шла разработка новой винтовки (получит обозначение комиссионная винтовка обр. 1888 года, или Kommissionsgewehr, а также Reichsgewehr) и одним из решений, принятых немецкими конструкторами, была унификация системы крепления штыков образцов 1871 г. и 1871/84 г. с новой винтовкой, вследствие чего не было необходимости в разработке новой модели штыка или модернизации старых штыков. Внушительные запасы штыков к винтовкам системы Маузера обр. 1871 года и обр. 1871/84 года могли использоваться с винтовкой обр. 1888 года без каких либо изменений.
Штык-нож обр. 1871/84 года производился всего несколько лет, до 1889 года (за исключением Баварии, где штык-ножи данной модели производились до 1897 года). После принятия на вооружение в Пруссии комиссионной винтовки образца 1888 года, было решено, что штык обр. 1871/84 года слишком короток, чтобы эффективно с ней использоваться и пруссаки предпочли вернуться к штыку обр. 1871 года, винтовки же со штыками обр. 1871/84 года хранились на складах для использования в эрзац-батальонах и ландвере (от нем. Land – земля, страна и Wehr – защита, оборона; это категория военнообязанных запаса 2-й очереди и второочередные войсковые формирования). Кроме того, штыки выдавались некоторым военным (члены пулемётных команд, мастеровые, санитары и др.), которым либо не полагалось стрелковое оружие вообще, либо оружие не предполагало наличие штыка; в данном случае штык-нож использовался как обыкновенный нож.
Рукоять образована двумя деревянными щечками, скрепленными с хвостовиком двумя заклепками. Спинка рукояти волнистая. В головке расположен Т-образный паз и пружинная защелка с внутренним расположением спиральной пружины. Крестовина короткая, прямая с кольцом для ствола со стороны обуха клинка.
Клинок штыка однолезвийный, с долом с обеих сторон. Существует две основные разновидности штыка, они отличаются друг от друга длиной долов. У штыков производства до 1888 года дол короче, чем у штыков более позднего производства. Боевой конец штык-ножа – двулезвийный.
Ножны кожаные, с железным прибором, состоящим из устья с крючком и наконечника (в германских колониальных войсках использовались стальные ножны).
Основные габаритные размеры германского штыка обр. 1871/84 года:
- общая длина – 380 мм;
- длина клинка – 250 мм;
- ширина клинка – 26 мм;
- внутренний диаметр кольца в крестовине –17,5 мм.
Позже бóльшая часть штыков обр. 1871/84 года была переделана в штыки обр. 1884/98 года (старого типа).
В Баварии штык обр. 1871/84 года широко использовался с комиссионной винтовкой обр. 1888 года.
Добавлено: 22.04.2018 14:03:56
ещё
Добавлено: 22.04.2018 14:07:16
ещё

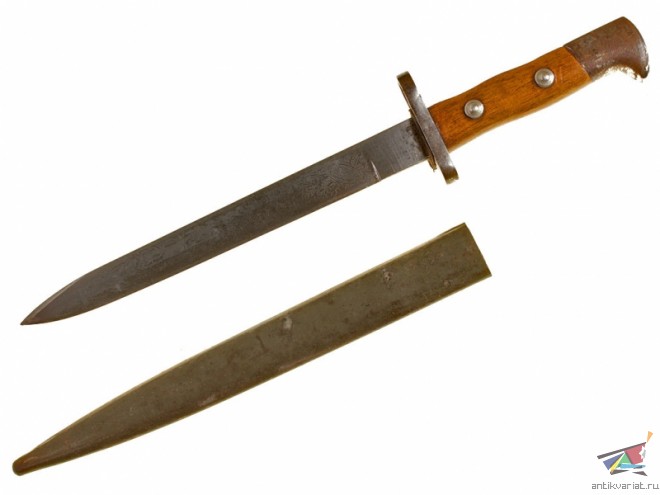

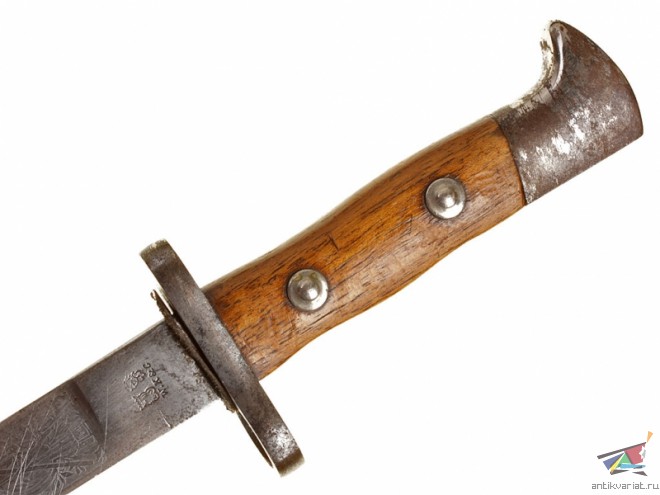

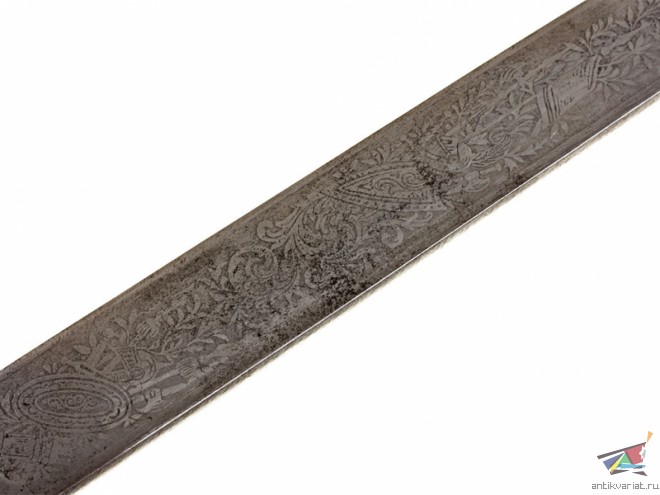

Частные компании выпускали внестроевые (парадные) штык-ножи модели 1871/84 года.
На приведённых фото парадного штыка обратите внимание на клинок и стальные ножны.
Добавлено: 22.04.2018 14:47:00
ещё

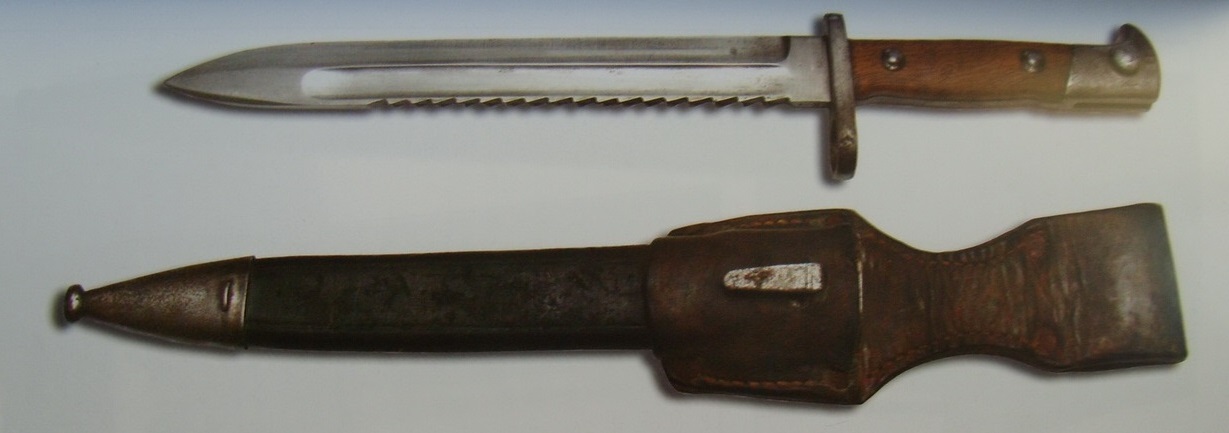

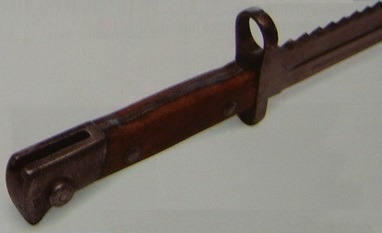

В Баварии выпускалась версия штыка обр. 1871/84 года с пилой на обухе клинка. Достались ли баварские штыки полякам?

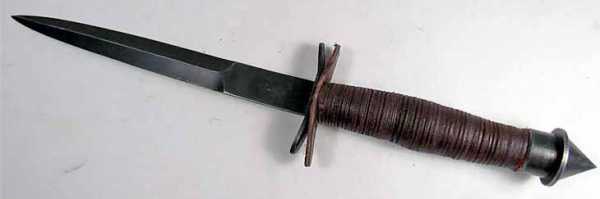

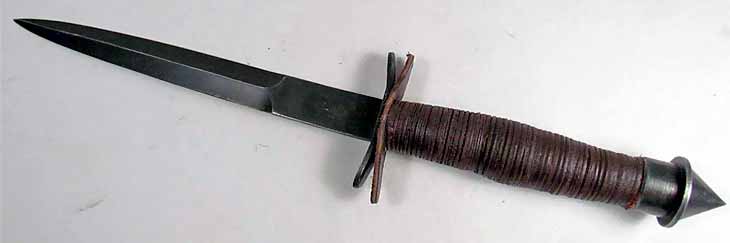

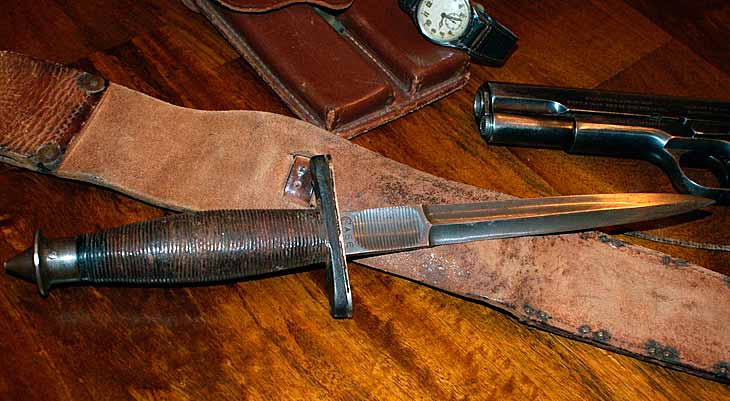

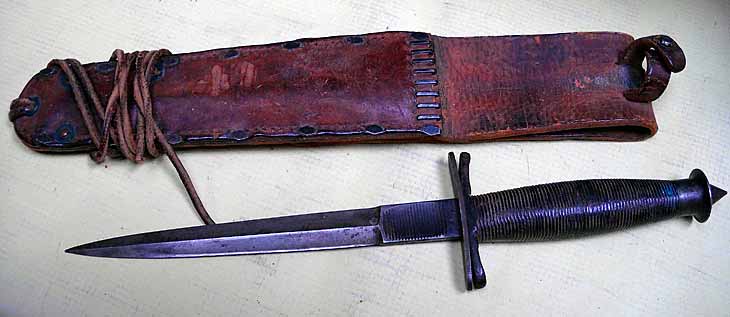

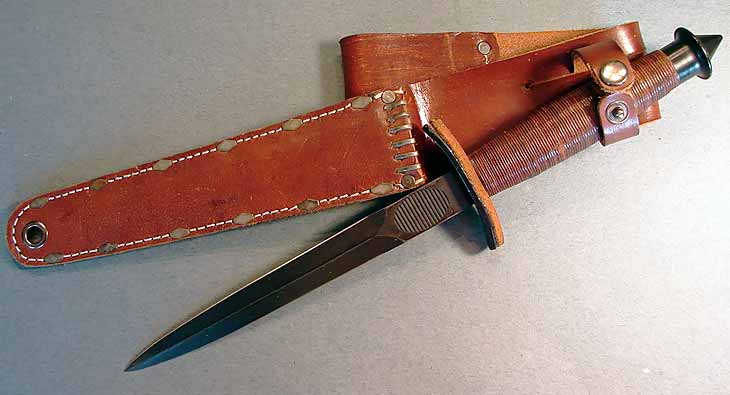

Американский боевой нож V-42 отряда специального назначения FSSF.
Боевой нож V-42 был специально разработан для созданного в 1942 году американо-канадского отряда специального назначения FSSF (First Special Services Force), которое должно было проводить диверсионные операции в немецком тылу. Для экипировки FSSF было отобрано самое совершенное на тот момент вооружение и снаряжение.
Концепция ножа V-42 принадлежит коллективу из трех человек — командиру FSSF подполковнику Роберту Т. Фредерику, инструктору ножевого боя Дермоту Майклу «Пэту» О’Ниллу и полковнику Орвалу Дж Болдуину, отвечавшему за оснащение отряда, а прототипом для V-42 - послужил кинжал британских коммандос «F-S» ( http://waralbum.ru/bb/viewtopic.php?pid=109217#p109217
http://waralbum.ru/bb/viewtopic.php?pid=134698#p134698 )
Дермот О’Нилл до войны работал в полиции Шанхая под руководством Уильяма Эварта Фейрбейрна — автора знаменитого британского кинжала F-S (Fighting knife), поэтому неслучайно, что за основу создаваемого ножа он взял так называемый «шанхайский нож», имеющий обоюдоострое лезвие и рассчитанный в основном на колющие удары.

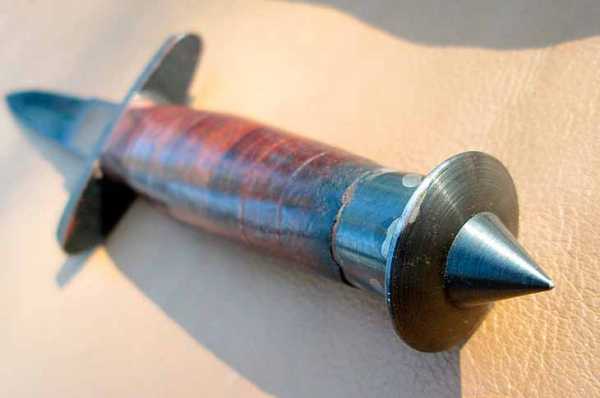

Идея стального остроконечного навершия - "сокрушителя черепов", позволяющего наносить удары в уязвимые точки врага (голова, суставы, болевые центры), и ставшего отличительной деталью V-42, принадлежала полковнику Орвалу Дж Болдуину.
Производство взяла на себя американская компания «W. R. Case & Sons Cutlery Company». 27 ноября 1942 года отряд FSSF получил в свое распоряжение первую партию из 1750 ножей.
Рукоять кинжала V-42 вместо литой бронзовой или латунной сделана наборной из кожи, что повышало надежность хвата.
С внутренней стороны гарды была размещена небольшая пластина кожи, что уменьшало болевые ощущения владельца при уколе.
Незаточенное основание клинка позволяло перекинуть палец через гарду и выдернуть нож, застрявший в кости противника.

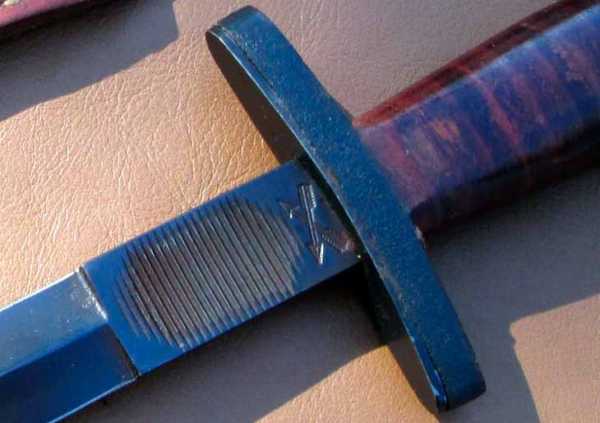

Для повышения результативности колющего удара на незаточенной части клинка нанесен «отпечаток большого пальца» с поперечными насечками, на котором размешается подушечка большого пальца при прямом хвате ножа.
По официальным данным, всего за период 1942-1943 годов фирмой «Case» было выпущено 3423 ножа. Такая маленькая серия V-42 стала одной из причин того, что в настоящее время этот нож очень высоко оценивается коллекционерами. Для удовлетворения неослабевающего интереса к нему ряд компаний выпускает достаточно качественные реплики.
В настоящее время изображение легендарного боевого ножа входит в состав эмблемы канадских сил специального назначения JTF (Joint Task Forse 2). Также изображение V-42 входило в состав эмблемы знаменитого отряда «Дельта» (Operational Detachment Delta), воевавшего во Вьетнаме.
Характеристики боевого ножа V-42:
Общая длина, мм: 320;
Длина клинка, мм: 180;
Вес, г: 200;
Толщина клинка, мм: 5;
Материал клинка: СК-5
Материал рукояти: кожа

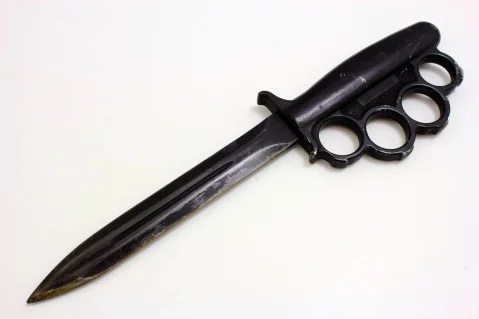

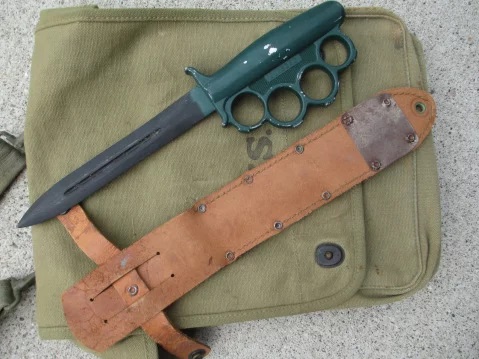

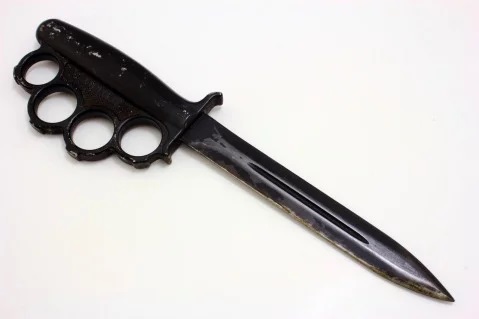

Есть ещё один американский боевой нож имеющий боевого предка Everitt Knuckle. Предком его является траншейный нож Первой мировой войны Mk 1 «U.S.Mark I Trench Knife»
http://waralbum.ru/bb/viewtopic.php?pid=109205#p109205
Правда дело в том, что никто не знает, откуда сам Everitt Knuckle взялся.
Все что, известно о ножах этого типа - то, что они производились в США во время Второй мировой войны. Впервые в бою они были использованы на Тихоокеанском театре военных действий. И несмотря на то, что Everitt Knuckle поставлялись на фронт и продавались солдатам в розницу, ножи не имели маркировки и сопроводительных документов вовсе.
В результате, до сих пор неизвестно, кем они производились, по чьему заказу, с какими целями и почему получили рукоять-кастет. Отмеченные лишь одним клеймом - «Everitt» эти ножи имели стальное лезвие длиной около 17 сантиметров и алюминиевую рукоять
Everitt Knuckle покрывали либо черной, либо зеленой эмалевой краской, а лезвия неизменно делали черными.
Пометка «Everitt» встречается еще лишь еще на одном оружии - стилете, который, очевидно производился на том же заводе, но встречался куда реже.
Еще во время войны ходили упорные слухи, что Everitt Knuckle лишены заводских маркировок, чтобы их можно было использовать в секретных операциях в тылу врага, не выдавая принадлежности диверсантов к военным силам конкретной страны, но, поскольку ножи встречались в свободной продаже, и вскоре стали ассоциироваться с американскими морпехами, это маловероятно.
Ножны Everitt Knuckle - простой кожаный чехол с заклепкой, но солдаты часто носили такие клинки в штыковых ножнах серии GI M. Они были удобнее и идеально подходили по размерам.
Сегодня ножи Everitt Knuckle довольно редки и представляют интерес для коллекционеров. На аукционах за такой клинок дают от 550-2200 долларов США в зависимости от состояния.
Видео:
https://zen.yandex.ru/media/gunfreak/nojprizrak-everitt-knuckle-5adcc5537ddde8dbeaae2a61
Штык германский (пограничный) обр. 1879 года
В 1880 году была выпущена версия винтовки Mauser Model 1871 для пограничной охраны Германской империи – M1879 Grenzaufsehergewehr, или Grenzaufsehergewehr M79 (см. фото 1). В этой модификации использовался патрон 11,15×37,5R, представлявший собой слегка укороченную версию армейского патрона (11×60 мм R) к винтовке Маузера обр. 1871 года.
К винтовке пограничной стражи обр. 1879 года полагался штык, напоминающий отчасти штык обр. 1871 года к пехотной винтовке Маузера обр. 1871 года, отчасти – егерский штык-тесак обр. 1871 года (1871 Hirschfänger Bayonet). С фотографией данного штыка можно ознакомиться на стр. 43 второго тома книги А.Н. Кулинского «Штыки мира».
Рукоять штыка обр. 1879 года образована двумя кожаными рифлёными щёчками, скреплёнными с хвостовиком клинка пятью латунными заклёпками (как у егерского штыка-тесака обр. 1871 года). Головка рукояти латунная гладкая. В ней находится пружинная защёлка. Крестовина стальная, её каплевидные концы загнуты в противоположные стороны. На конце крестовины со стороны обуха клинка имеется круглое отверстие для ствола.
Клинок прямой, однолезвийный, с широким долом. Боевой конец – обоюдоострый.
Ножны – кожаные, чёрные, с латунным прибором, состоящим из устья с овальным шпеньком и наконечника.
Основные габаритные размеры штыка:
- общая длина – 595÷600 мм;
- длина клинка – 465÷470 мм;
- ширина клинка – 25÷26 (иногда до 28) мм;
- внутренний диаметр отверстия в крестовине – 17÷17,5 мм.
Штык обр. 1879 года вместе с винтовкой M1879 Grenzaufsehergewehr состоял на вооружении пограничной стражи Германской империи вплоть до конца ПМВ.
Достались ли такие штыки полякам? Судя по фотографиям пограничников КОП, они вооружены другими образцами винтовок…
Штыки обр. 1898 года, их различные варианты, подварианты, модификации и разновидности стали самыми массовыми германскими штыками в образованных, с приобретением независимости Польши, польских вооружённых силах.
Добавлено: 24.04.2018 00:47:19
ещё

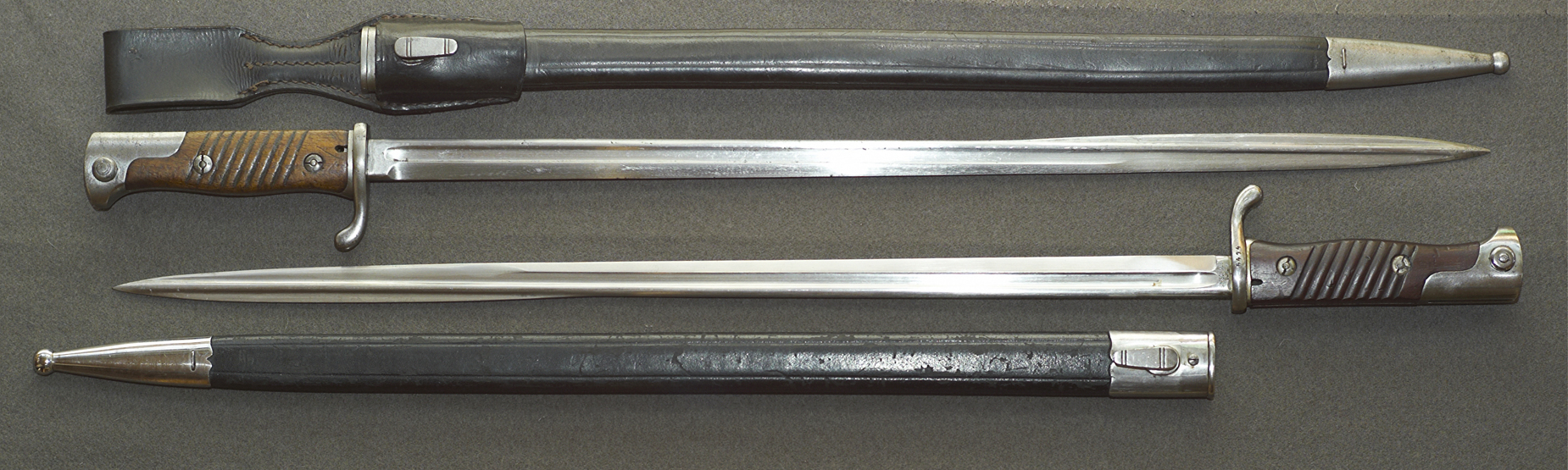

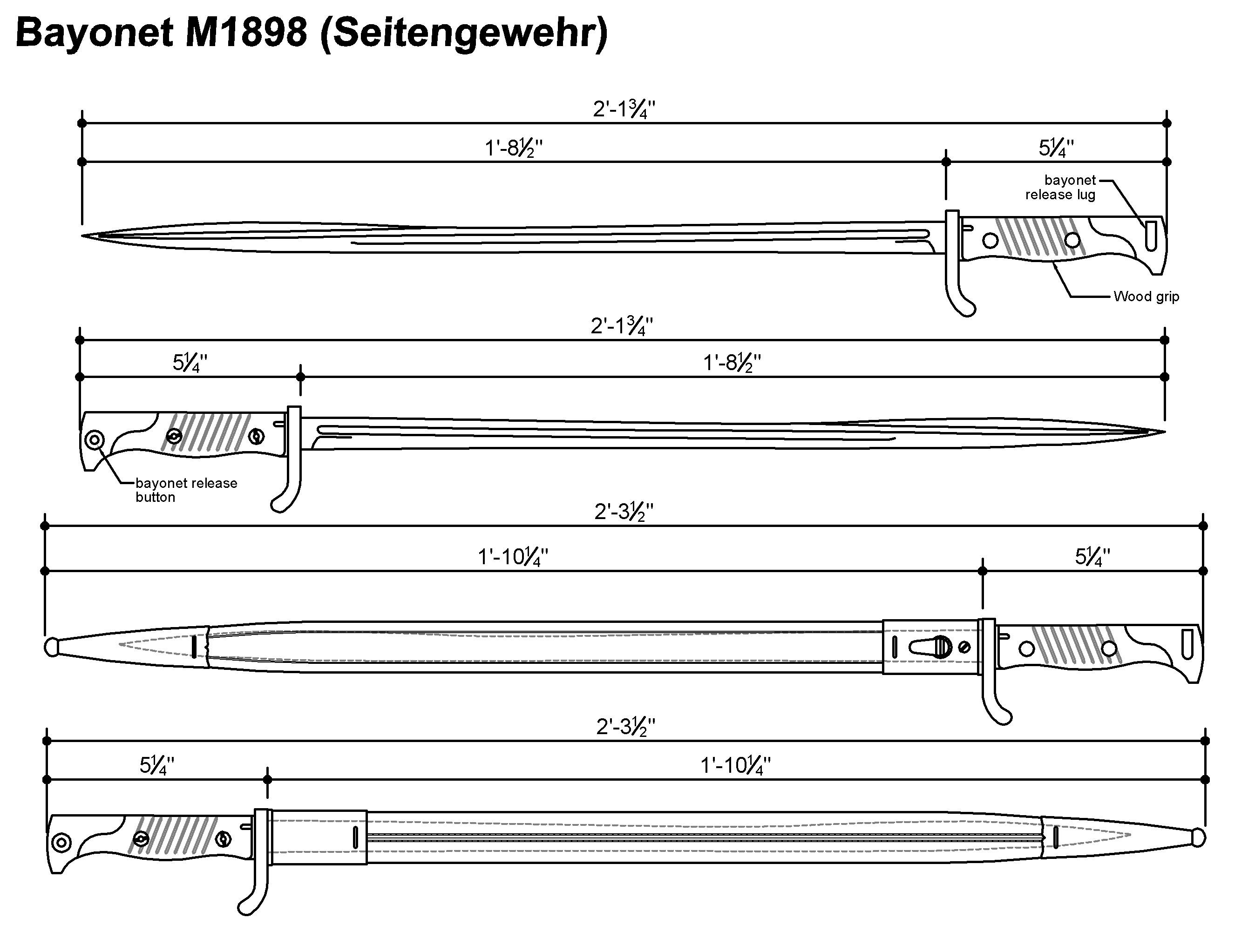

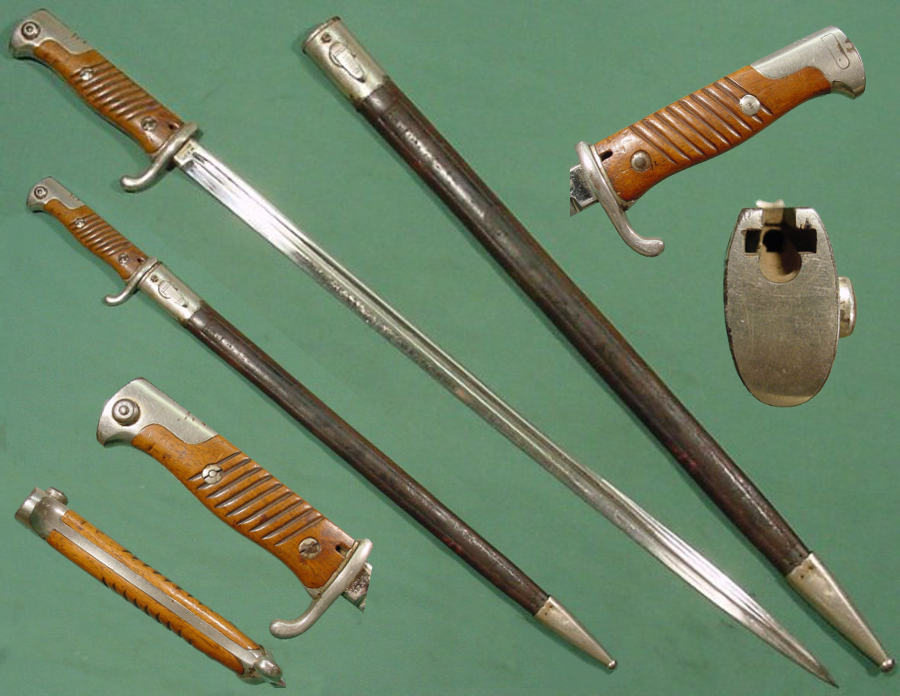

Штыки обр. 1898 года (старого и нового типов).

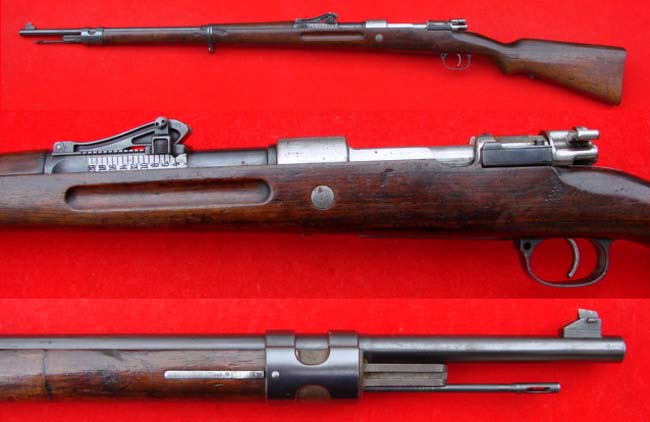

Легендарная винтовка системы Маузера обр. 1898 года (Mauser Gewehr 98, Mauser Modell 98, Gew.98, G98) (см. фото 1), созданная братьями Вильгельмом и Паулем Маузерами из Gebrüder Mauser und Cie, была принята на вооружение в Пруссии, Саксонии и Вюртемберге в 1898 году (в Баварии винтовку приняли на вооружение в 1901 году, а поступать в баварские части она начала только в 1903 году).

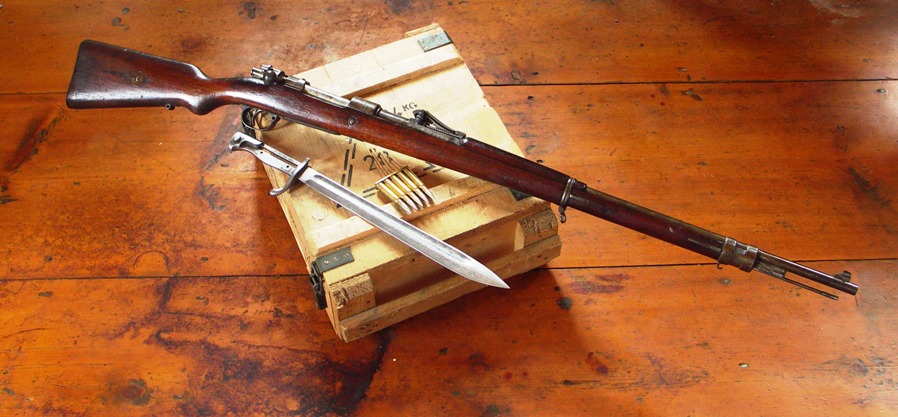

К винтовке Gewehr 98 был принят новый штык – штык обр. 1898 года (Seitengewehr 98) (чертёж данного штыка приведён на илл. 2). Первая модель штыка известна как штык обр. 1898 года (старого типа).

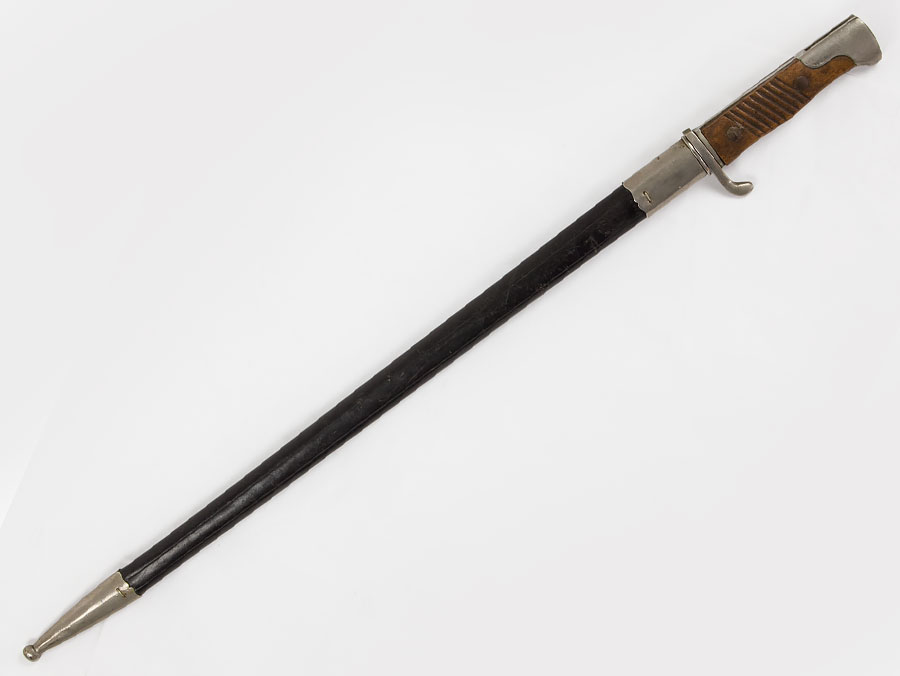

Рукоять штыка обр. 1898 года (старого типа) образована деревянной накладкой, скреплённой с хвостовиком двумя винтами. Рукоять штыка старого типа изготавливалась из одного куска дерева и имела U-образное сечение. Отверстие для чистки паза в рукояти прямоугольное, расположено на щёчках рукояти, рядом с крестовиной. В головке рукояти расположен Т-образный паз с цилиндрическим расширением и пружинная защёлка с внутренним расположением спиральной пружины. Крестовина с загнутым назад концом.
Клинок однолезвийный, без долов, с утолщённым обухом и елманью. Боевой конец – обоюдоострый.
Ножны кожаные, с железным прибором состоящим из устья с крючком и наконечника.
Штык обр. 1898 года к Gewehr 98 (так называемый штык старого типа) выпускался до 1902 года (кстати, Бавария так и не успела наладить производство штыков данного типа).
Добавлено: 25.04.2018 00:39:32

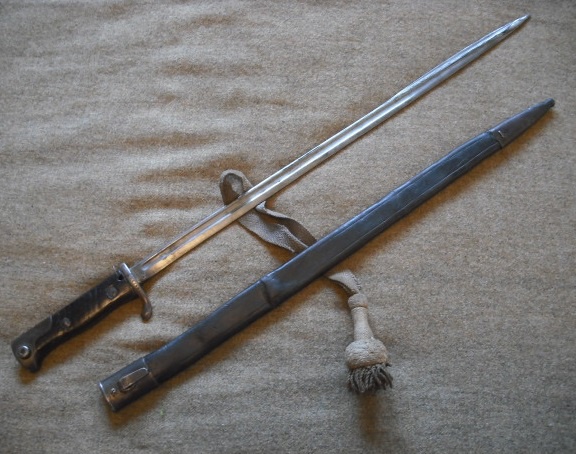

В 1902 году началось производство версии штыка, известной как штык обр. 1898 года (нового типа). Официально выпуск штыка был прекращён в конце 1914 года, хотя известно небольшое количество штыков, датированных и 1915 годом.
Необходимость в проведении модификации штыка обр. 1898 года была вызвана частыми поломками рукоятей. Модификация штыка заключалась в замене цельной деревянной накладки на рукояти на две щёчки (что позволило увеличить ширину хвостовика клинка) и добавлением металлической пластины между щёчками и крестовиной. Всё это позволило значительно увеличить прочность и долговечность штыка.
В 1915 году была проведена модернизация штыка путём добавления защитной пластинки на спинку рукояти для использования с карабином системы Маузера (Kar. 98a), у которого дульный срез при примкнутом штыке располагался над рукоятью, что вело к повреждению щёчек при выстреле. Во время ПМВ штык, зачастую, укорачивался.
Добавлено: 25.04.2018 00:40:57
Известно не менее семи основных вариантов (подвариантов) штыка обр. 1898 года:
а) штык обр. 1898 года (старого типа) (см. фото 4 и 5);

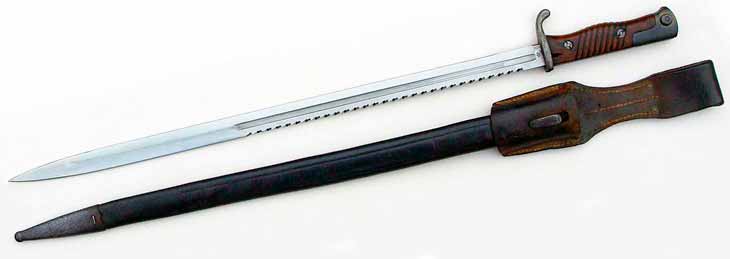

б) штык унтер-офицерский обр. 1898 года (старого типа) с пилой на обухе клинка;
в) штык обр. 1898 года (нового типа) (см. фото 6 и 7);
г) штык унтер-офицерский обр.1898 года (нового типа) (см. фото 9);
д) штык обр. 1898 года (нового типа) с защитной пластинкой на спинке рукояти;
е) штык унтер-офицерский обр. 1898 года (нового типа) с защитной пластинкой на спинке рукояти;

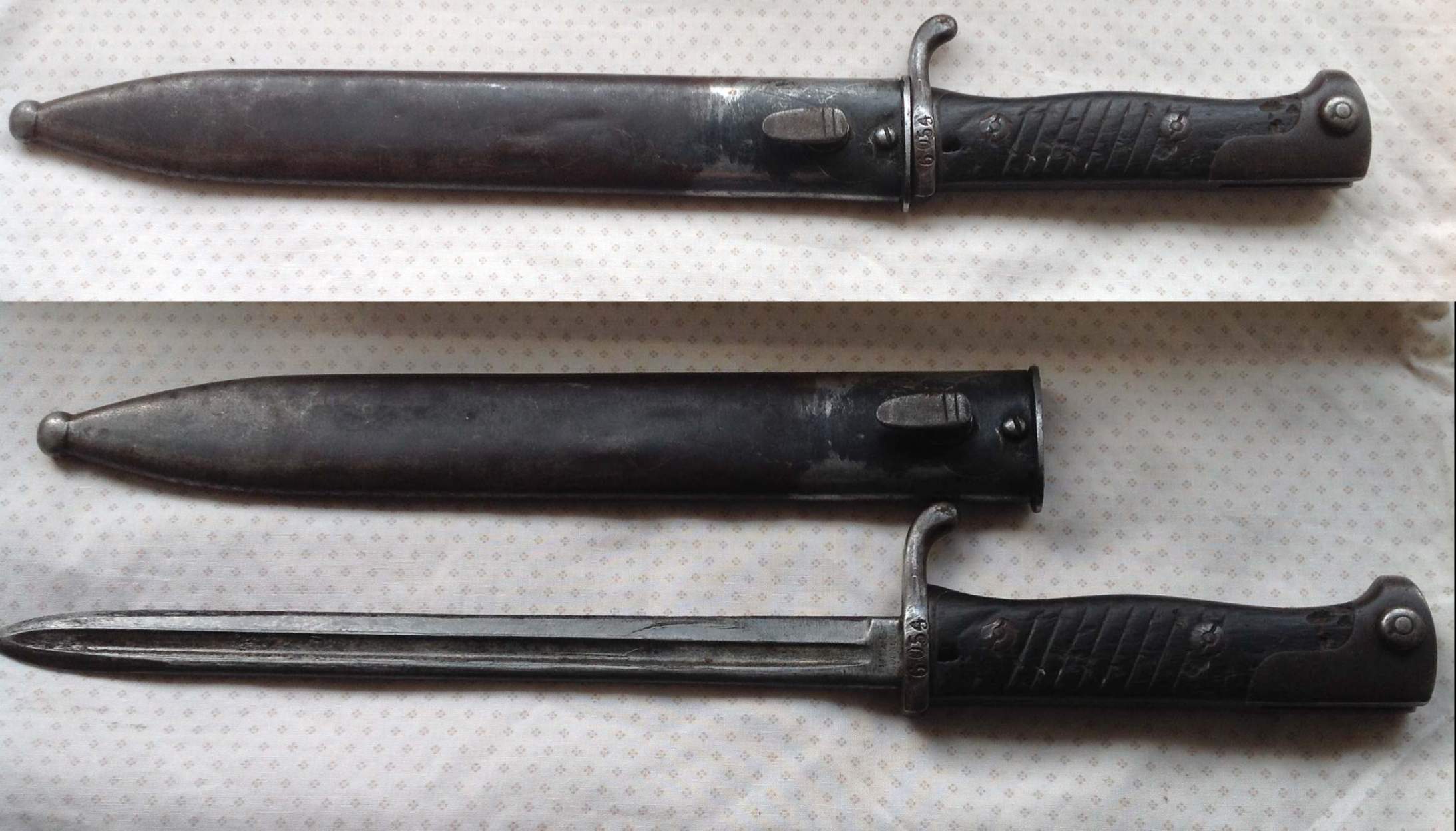

ж) штык обр. 1898 года (нового типа) с укороченным клинком )см. фото 10).
Добавлено: 25.04.2018 00:41:48
Штык обр. 1898 года (старого типа) производили: Оружейная фабрика в Эрфурте, Рейнская фабрика металлов и машин в Зёмерда, «Шиллинг и К» и «Симсон и К» в Зуле, золингенские фирмы «А. Коппель» и «Вайерсберг, Киршбаум и К».
Штык обр. 1898 года (нового типа) производили: Оружейная фабрика в Эрфурте (в 1902–1907 гг.), «К. Г. Хэнель» в Зуле (в 1904–1914 гг.), «Шиллинг и К» в Зуле (в 1903–1909 гг.), «Симсон и К» в Зуле (в 1903–1914 гг.), золингенские фирмы «А. Коппель» (в 1904–1910 гг.), «Карл Айкхорн» (в 1905–1909 гг.), «Э. и Ф. Херстер» (в 1904–1908 г.г.), «П. Д. Люнешлосс» (в 1905–1908 гг.), «Вайерсберг, Киршбаум и К» (в 1903–1914 гг.). Встречается также клеймо берлинской фирмы «Хуго Барух», занимавшейся поставками.

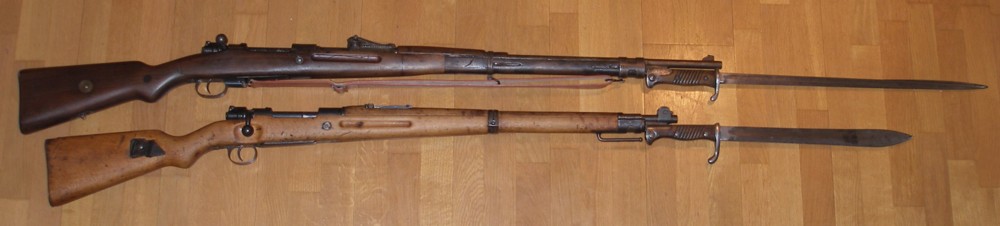

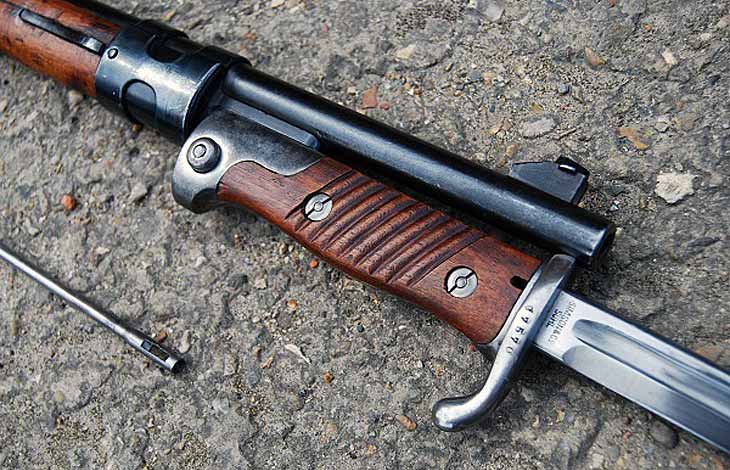

Крепление (примыкание) штыка обр. 1898 года на винтовках Mauser 1898 (фото 1 и 2) и Mauser 1871 (фото 3)
А это поляки со штыками обр. 1898 года

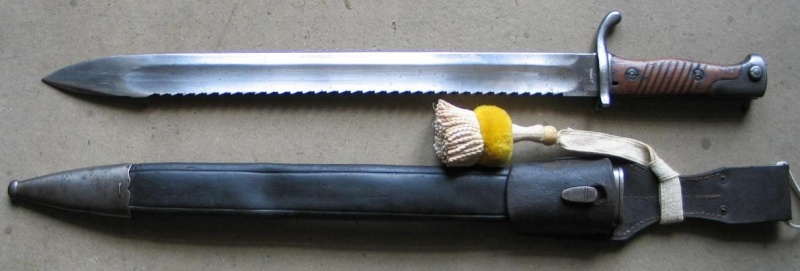

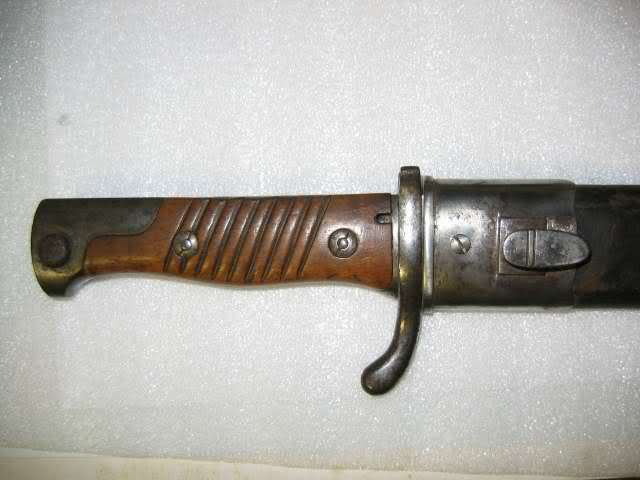

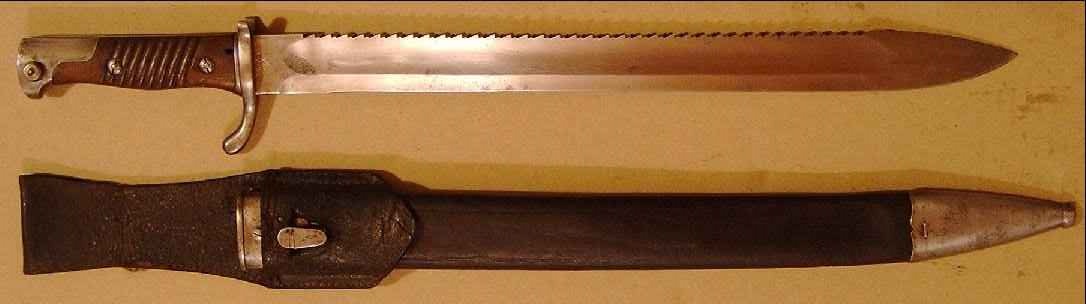

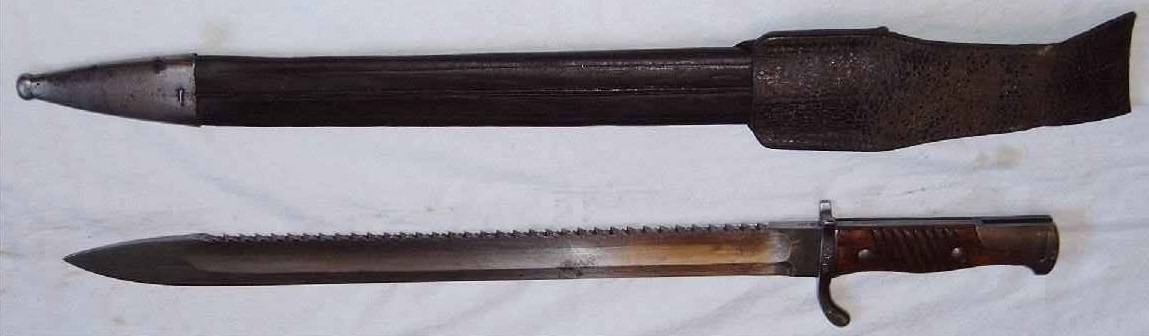

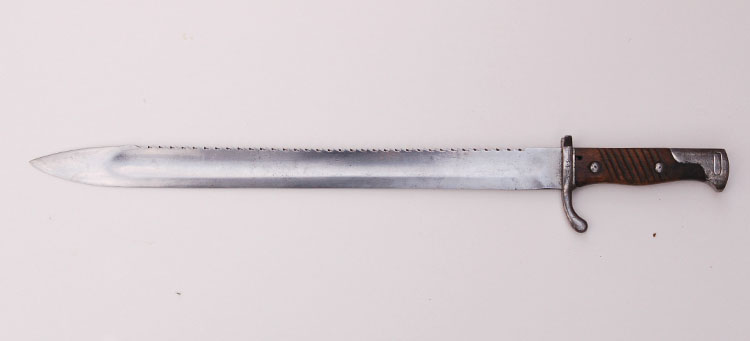

Штык-тесак обр. 1898/1902 года.
Штык-тесак обр. 1898/1902 года использовался совместно с винтовкой Маузера обр. 1898 года немецкими сапёрами и телеграфистами всего несколько лет (до принятия на вооружение штыка обр. 1898/1905 года). Но в годы Первой мировой войны данный штык вновь нашёл применение – он частично использовался в запасных частях и железнодорожных подразделениях Германской империи.
Характерные отличительные признаки данного образца от штыка обр. 1898 года – отсутствие расширения в нижней части клинка и расположение острия на средней линии клинка.
Существовало два варианта штыка обр. 1898/1902 года, отличавшихся длиной клинка и соответственно количеством двойных зубцов (34 или 38) на обухе клинка.
Ножны – кожаные чёрные. Прибор ножен (устье со шпеньком и наконечник) – стальной.
Известны штыки обр. 1898/ 1902 года с прусскими, саксонскими и баварскими приёмными клеймами.
Добавлено: 27.04.2018 00:09:32
ещё
Добавлено: 27.04.2018 00:11:06
ещё

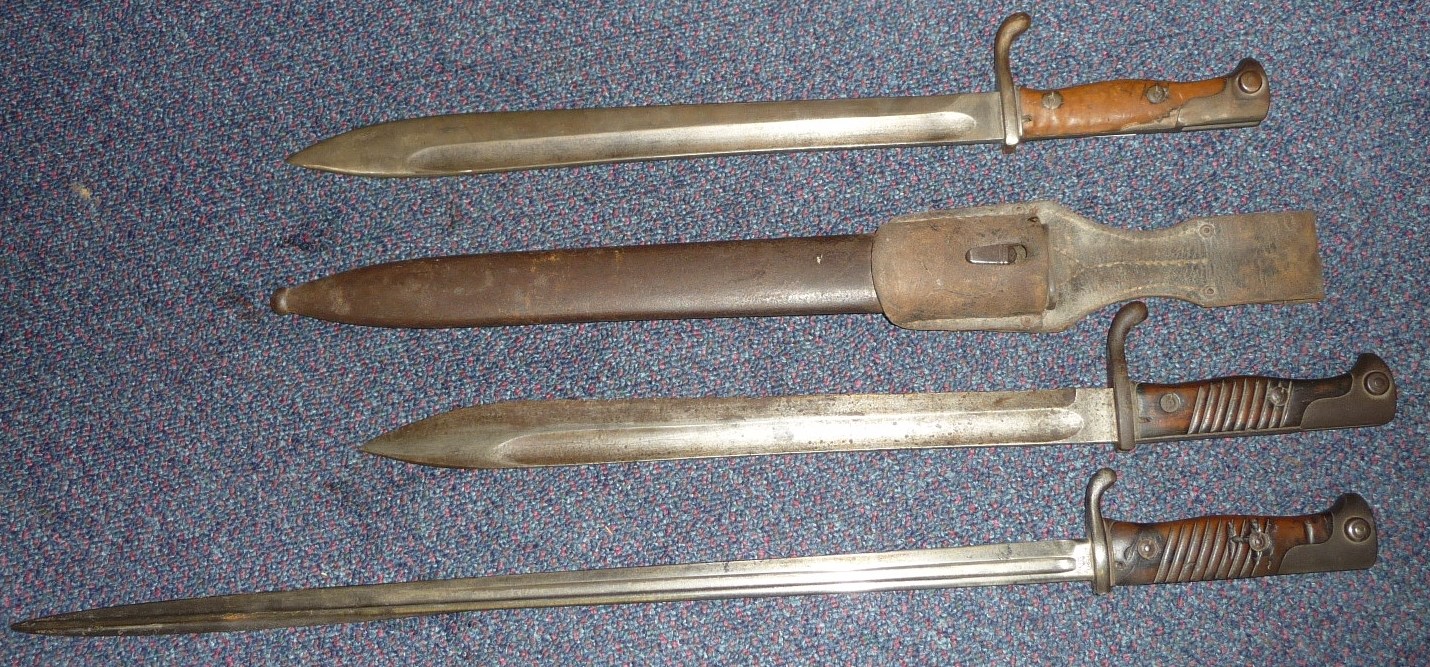

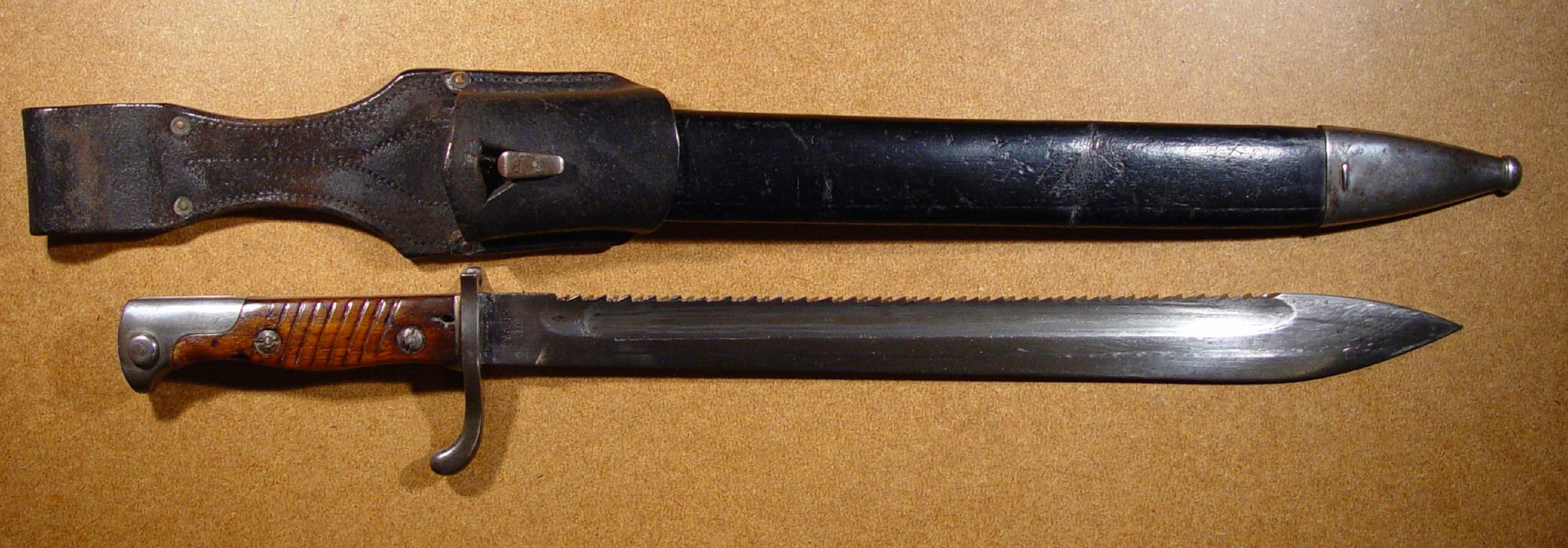

Штык обр. 1898/1905 года.
Штык-тесак обр. 1898/1902 года оказался слишком тяжёлым и громоздким. В результате, был сконструирован и принят на вооружение кайзеровской армии штык новой модели – обр. 1898/1905 года (по немецкой классификации – Seitengewehr 98/05, SG 98/05, S 98/05) (на илл. 1 - чертёж штыка). На фото 2 во вложении штыки обр. 1898/1902 года и обр. 1898/1905 года в сравнении. При сравнении легко различима массивность штыка обр. 1898/1902 года.

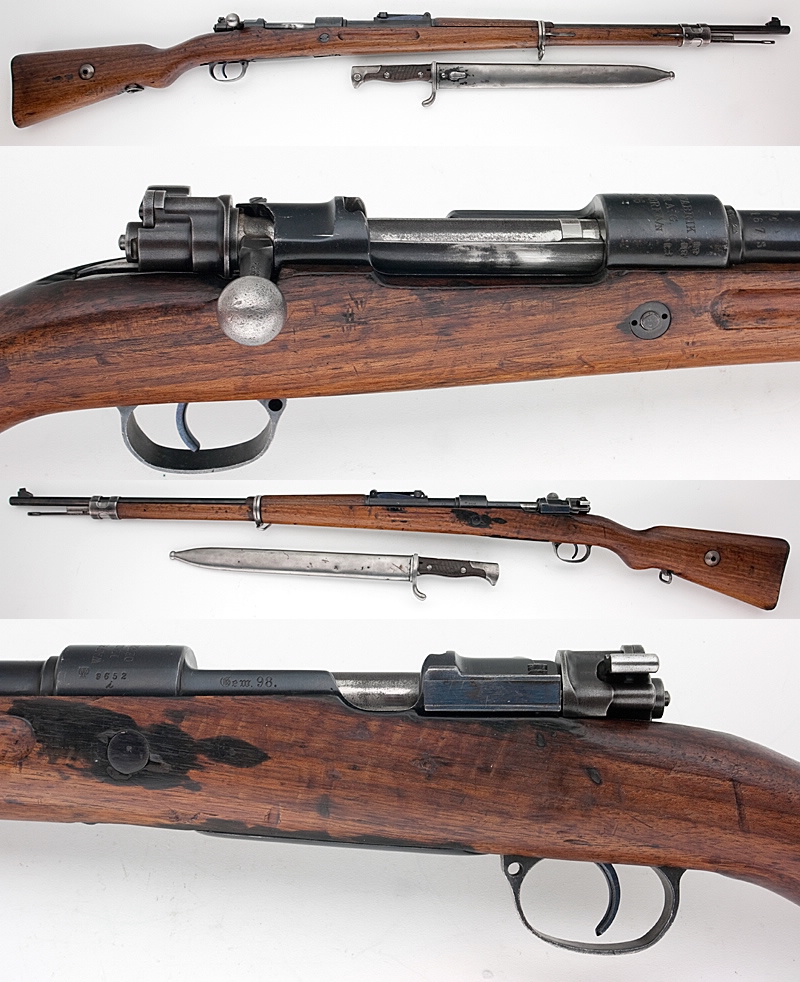

Штык обр. 1898/1905 года был самым широкоиспользуемым немецким штыком в период Первой мировой войны, который в обиходе (видимо англичане дали такое прозвище) прозвали «бучер» (англ. butcher), что в переводе с английского означает «мясник» (для сведения: по-немецки мясник – der Metzger), т.к. клинок этого штыка напоминал своей формой нож мясника. Предположу, что и в Войске Польском поначалу это был самый массовый штык.

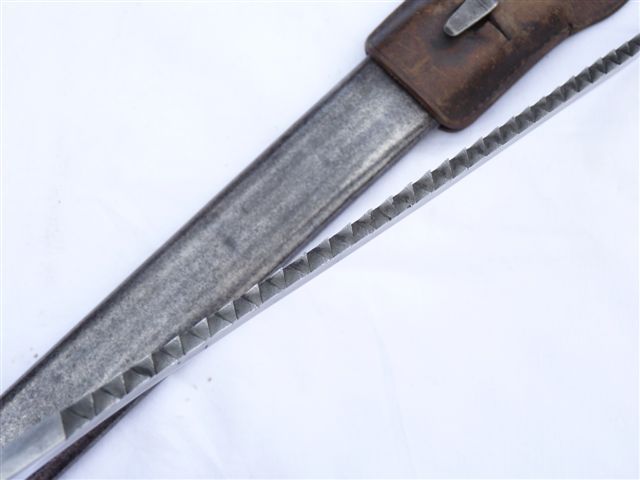

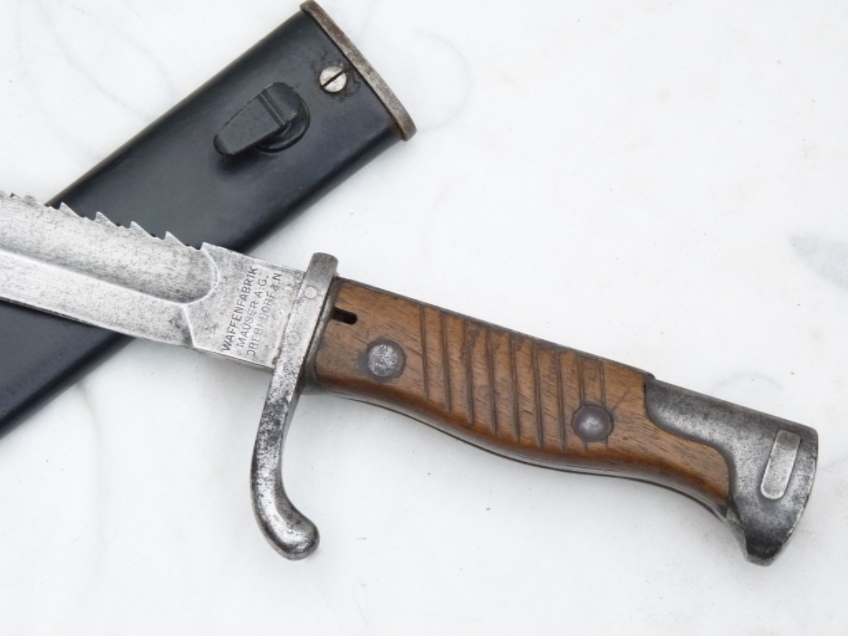

Штык с пилой на обухе клинка для сапёров и пионеров вводился с ноября 1905 года в Пруссии, Вюртемберге и Саксонии, а в Баварии – в январе-феврале 1906 года. Первые модели штыка SG 98/05 были без защитной пластины на рукояти, так как предназначались только для винтовок Маузер обр. 1898 года. Карабин обр. 1898 года поступил в окончательном варианте сначала на вооружение в телеграфных, воздухоплавательных частях и отделениях пулемётчиков и только к Первой мировой войне он получил распространение во всех вооружённых силах.
В пешую артиллерию и некоторые другие части сразу поступал вариант штыка обр. 1898/1905 года без пилы на обухе клинка.
Новый штык, имеющий ножевидный клинок, расширял спектр работ, которые им можно было выполнять во время службы при выполнении боевых задач и в армейском быту. В 1915 году, когда была проведена модернизация штыка обр. 1898/1905 года и повсеместно была введена стальная пластина на рукояти для защиты деревянных щёчек при стрельбе из карабина Маузера обр. 1898 года, была также изменена форма гарды в её верхней части. С 1915 года штык стал выпускаться с небольшой выемкой для ствола в верхней части гарды. Крепление для штыка у карабина находилось близко к дульному срезу и щёчки штыка при выстреле оказывались под воздействием огня и пороховых газов, из-за чего, деревянные щёчки обугливались, а при интенсивной стрельбе даже возгорались.
Германским офицерам было предписано ношение SG 98/05 вместо сабли, но многие из них, особенно из высших чинов, игнорировали это предписание. Уж очень не соответствовал статусу офицерского холодного оружия внешний вид штыка.
Ближе к концу Первой мировой войны на фронте штыки, которые имели пилы, стали заменять на «простые», или же просто спиливали (стачивали) зубцы.
Было также определено и утверждено, что штык с удалённой (сточенной) пилой пригоден к службе наравне с простым штыком. Экономически (в условиях военного времени) это было оправдано, и штыки со сточенными пилами остались в войсках, а не пошли на переплавку.
Пилы на обухе клинков оставались только у сапёров, пионеров и у того, кому они были необходимы для выполнения соответствующих боевых задач и работ.
Приказ от 3 декабря 1917 года о замене штыков с пилами на передовых или доработке их стачиванием пилы, был принят к исполнению на местах только начале 1918 года. Поэтому все штыки со сточенными пилами переделаны не ранее 1918 г. Такие штыки стали считаться отдельным вариантом этой модели штыка. В Баварской армии приказ о стачивании пил на обухе или замене штыков с пилами на простые был издан 17 сентября 1917 года.

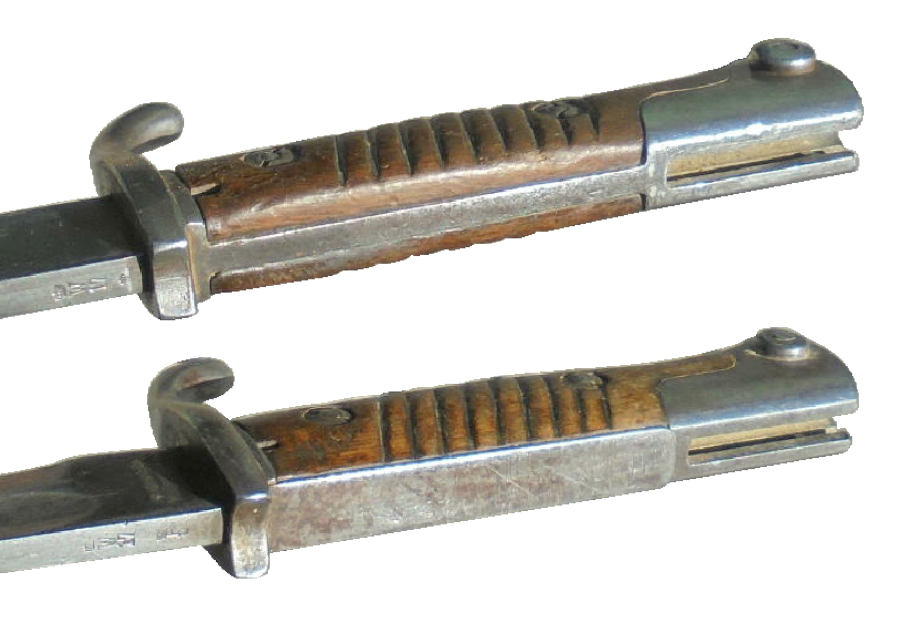

Известны шесть основных вариантов штыка обр. 1898/1905 года:
а) штык обр. 1898/1905 года (старого типа), без защитной пластинки на спинке рукояти, с чётко выраженным углублением для ствола в крестовине;
б) сапёрный штык обр. 1898/1905 года (старого типа), аналогичный предыдущему, но с пилой на обухе клинка;
в) штык обр. 1898/1905 года (старого типа), с защитной пластинкой на спинке рукояти;
г) штык обр1898/1905 года (старого типа), с защитной пластинкой на спинке рукояти и с пилой на обухе клинка;

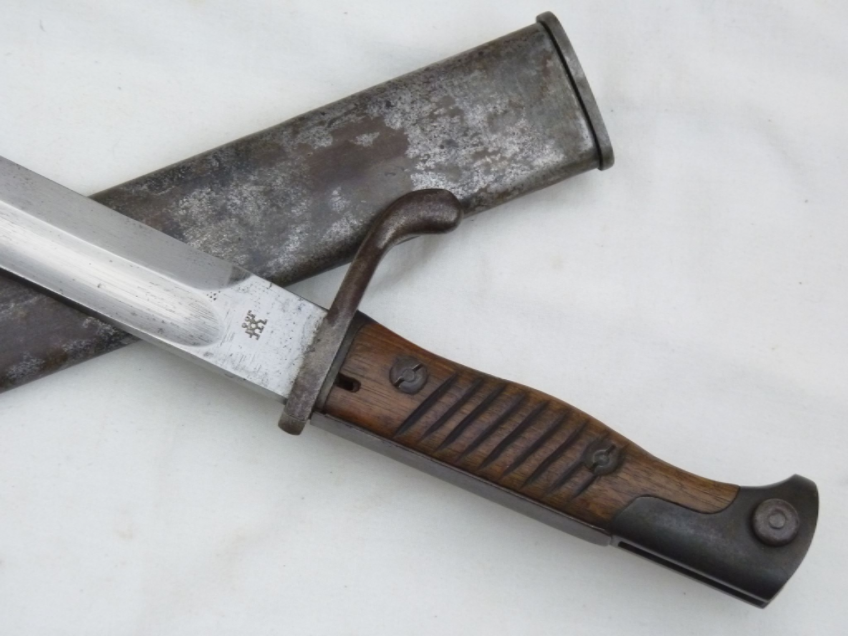

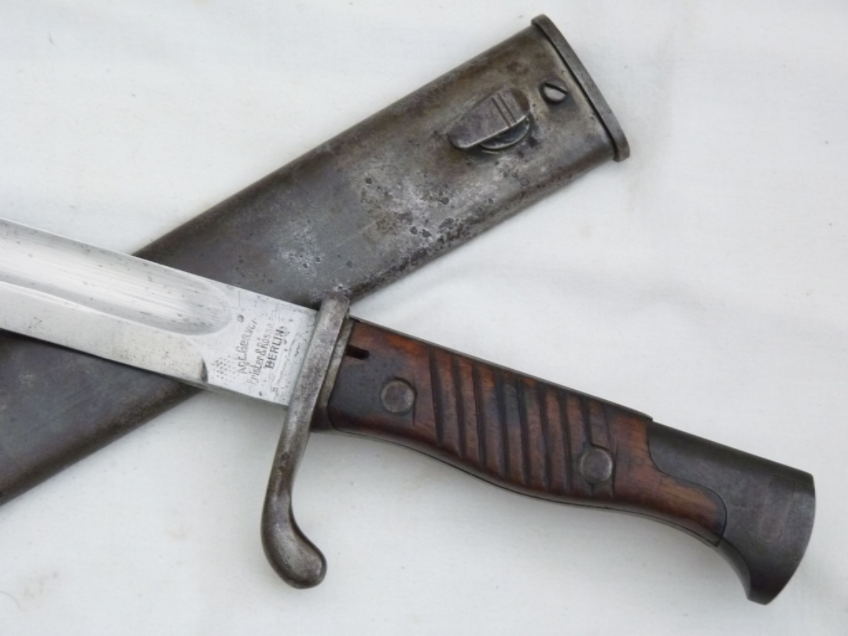

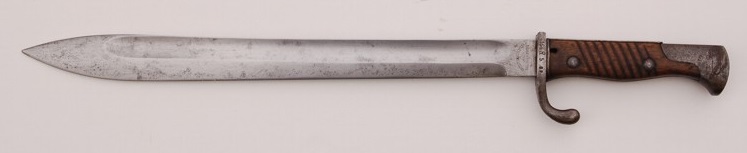

д) штык обр. 1898/1905 года (нового типа), с защитной пластинкой на спинке рукояти, со слабо выраженным углублением для ствола в крестовине за счёт того, что лапки крестовины, обхватывающие ствол, укорочены;

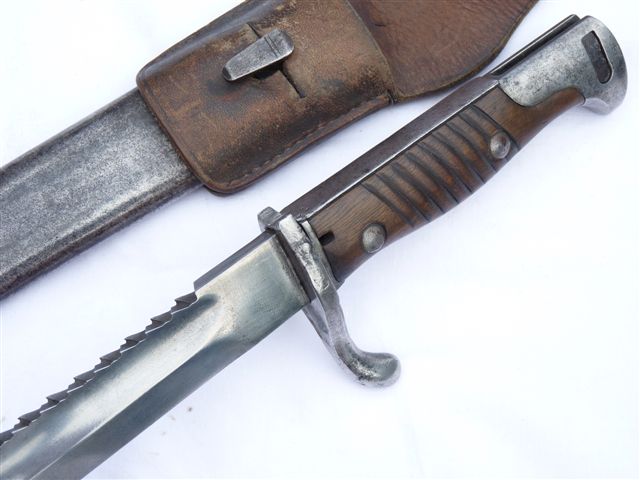

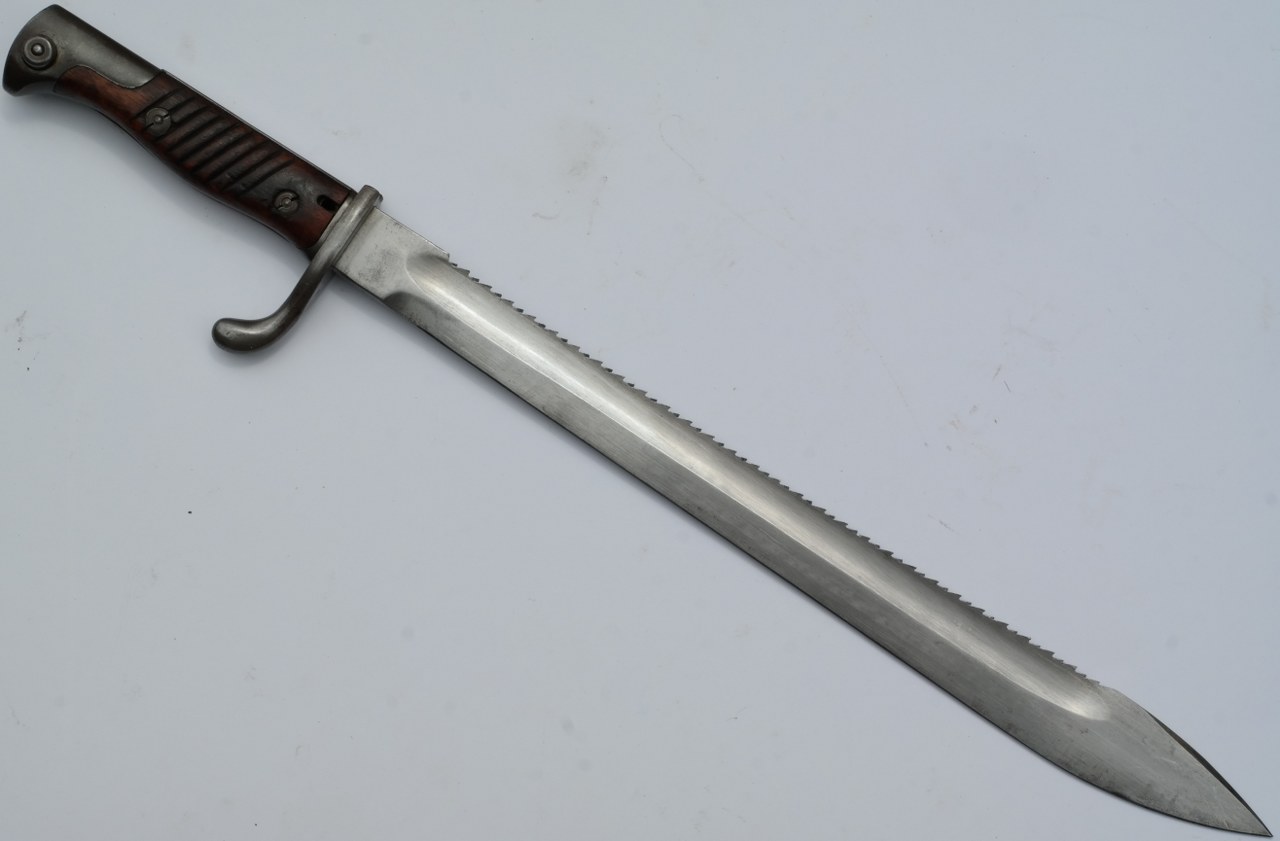

е) сапёрный штык обр. 1898/1905 года (нового типа) с пилой на обухе клинка [по традиции, в пехоте данный штык, в основном, но не всегда, выдавался унтер-офицерам].
В Войске Польском данные штыки состояли на вооружении довольно долго, не исключено, что и до Второй мировой войны.

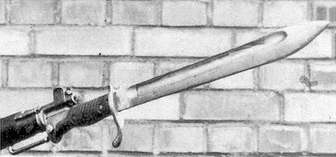

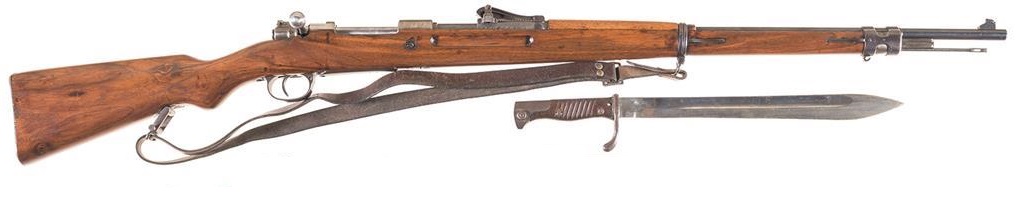

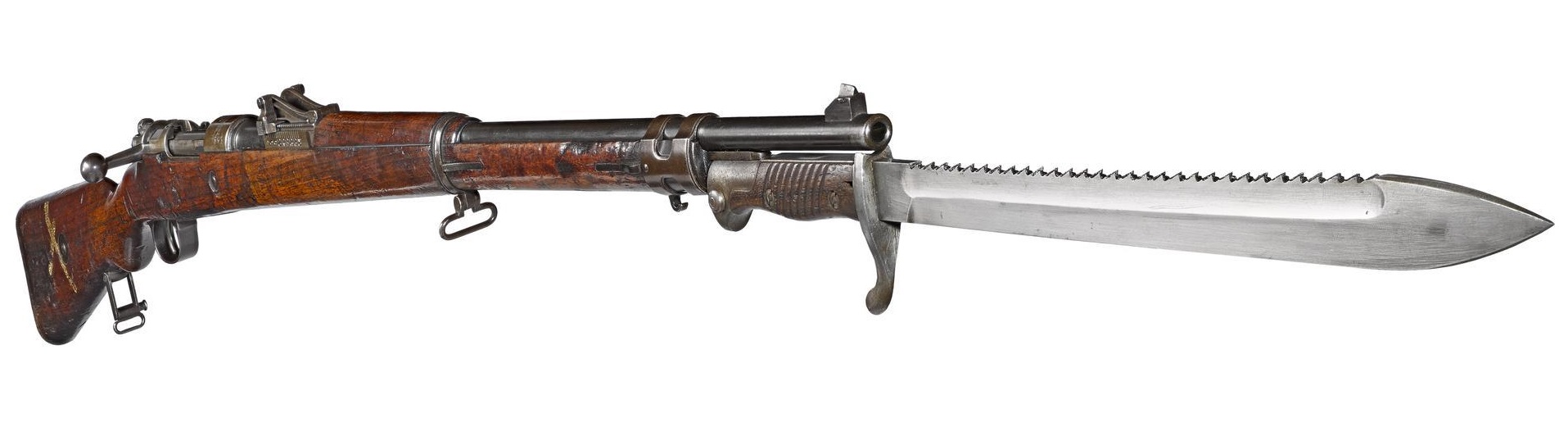

Штык обр. 1898/1905 года (S 98/05) и огнестрельное оружие (винтовки и карабина обр. 1898 года), к которому он полагался
Поляки с "бучерами"
Сперва следует оговориться - нож Шилина, он же - нож высшего командного состава РККА - не является боевым ножом, а был разработан как армейский универсальный нож для товарищей офицеров, но, говоря о боевых ножах в частности, и об армейских вообще, не рассказать о нем невозможно!
Также этот нож известен сегодня как «нож командирский образца 1945 года» или «нож офицерский экспериментальный». В 1944 году был объявлен конкурс на универсальный нож для личного состава РККА. Вполне вероятно, что толчком к разработке подобного ножа послужило знакомство командования Красной Армии с армейскими швейцарскими ножами.
Победителем конкурса стал завод № 2 имени Киркиж, расположенный в городе Коврове Владимирской области, разработанный под руководством главного конструктора Шилина.
До конца Великой Отечественной Войны было выпущено всего 150 таких ножей, переданных для испытания высшему офицерскому составу РККА. В документации тех лет обозначено: «по оригинальности конструкции и удобству обращения нож имеет перспективу принятия на вооружение в качестве офицерско-генеральского оружия».
В 1945 году, после некоторых усовершенствований, была выпущена еще одна опытная партия - по различным источникам от 150 до 200 ножей. С такими объемами производства говорить, что сегодня нож Шилина - величайшая коллекционная редкость - не имеет смысла.
Клинок ножа обоюдоострый, кинжального типа, с долами на обеих сторонах, на 2/3 убирается в рукоятку, оставшаяся 1/3 убирается в жесткие ножны. Извлечение клинка из рукоятки осуществляется благодаря взаимодействию его со специальными зацепами в ножнах, и в разложенном виде фиксируется пружинным фиксатором. Помимо непосредственно ножа, в рукоятке предусмотрен стандартный набор выживания - шило, штопор, консервный нож и открывалка для бутылок, совмещенная с плоской отверткой.
Рукоятка металлическая, с деревянными или пластиковыми накладками. В передней части предусмотрен прилив, играющий роль подпальцевого упора. На ножнах и рукоятке ножа нанесен индекс «НШ» - Нож Шилина, порядковый номер и год производства.

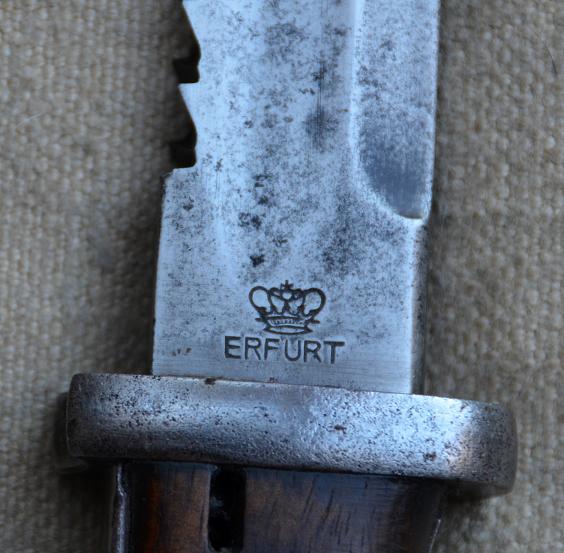

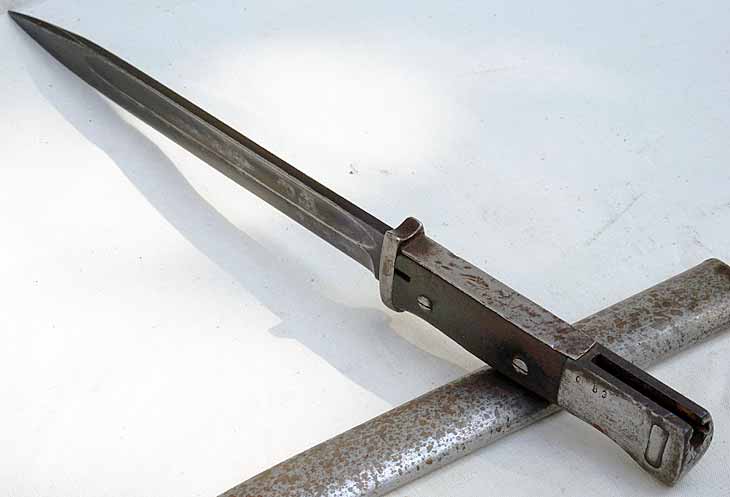

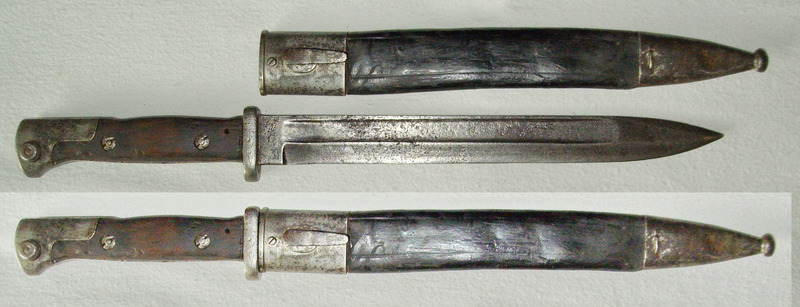

Штыки обр. 1884/98 года (старого и нового типов).
С принятием на вооружение кайзеровской армии винтовки обр. 1898 года (Mauser Gewehr 98) выяснилось то, что имеющиеся в войсках магазинные винтовки обр. 1871/84 года кардинально устарели, и массово отправлялись на склады и в переплавку.
Множество штыков к винтовкам обр. 1871/84 года постигла та же участь. Однако, в 1908–1909 гг. для штыков было найдено подходящее применение (в другом литературном источнике говорится, что испытания модернизированного штыка проходили ещё в 1900–1905 гг.). Штыки обр. 1871/84 года стали переделываться для совместимости с новыми винтовками Маузера. Для этого верхний конец крестовины с трубкой, в которую вставлялся ствол, отпиливался. Точно так же поступали с концом хвостовой части клинка. Её спиливали, чтобы при примыкании к оружию внутри новой головки рукояти мог поместиться шомпол.

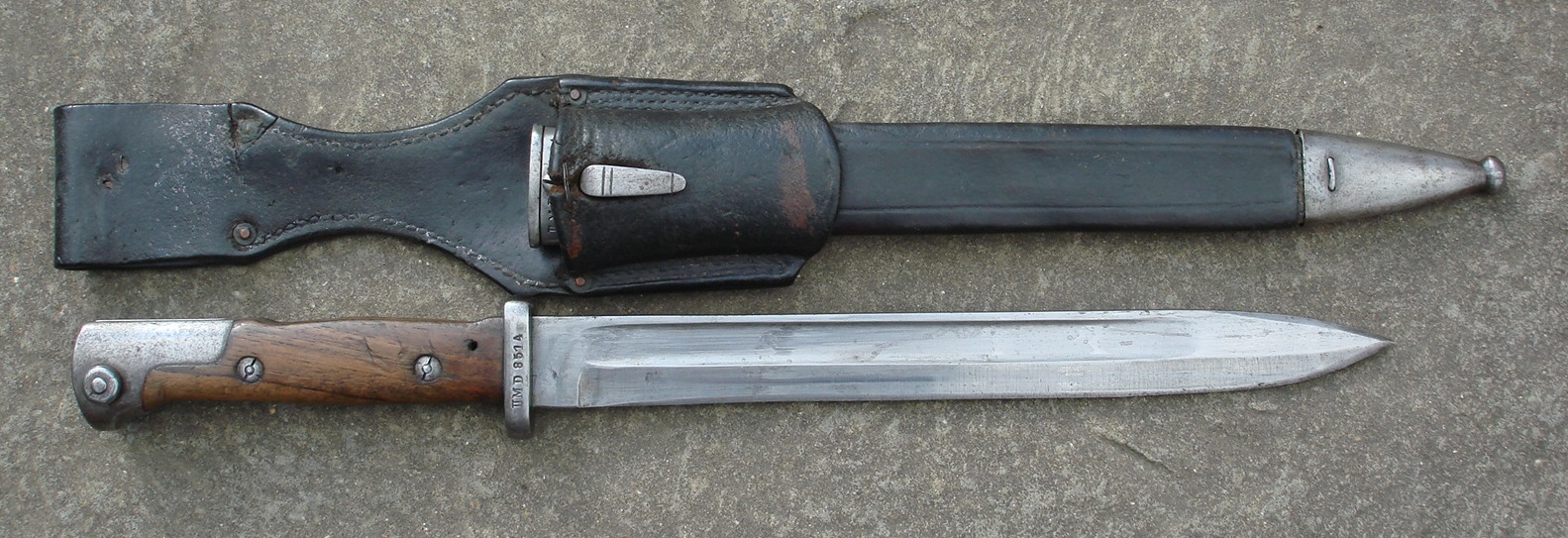

Германский штык обр. 1884/98 года сочетает в себе конструктивные признаки штыков обр. 1871/84 года и обр. 1898 года: спинка рукояти – волнистая – такая же, как у штыка обр. 1871/84 года, головка рукояти – как у штыка обр. 1898 года.
Клинок штыка однолезвийный, с долом с обеих сторон. Боевой конец двулезвийный. Известны экземпляры с несколько отличающимися клинками, в т.ч. с пилой на обухе клинка (такие состояли на вооружении в баварских частях), а также со спиленными (сточенными) зубьями пилы.
Модификация штыка проводилась во всех немецких землях, а вернее – государствах союза (bundesstaaten), кроме Королевства Бавария, в котором успели изготовить достаточно большое количество винтовок обр. 1871/84 года, и оставили штык образца того же года на вооружении различных вспомогательных военизированных баварских частей.
Изначально штык обр. 1884/98 года (старого типа) предназначался для вооружения германских велосипедистов, резервистов и ландвера (нем. Landwehr). К 1914 году состоял на вооружении у велосипедистов резервных частей пехоты и егерских частей; позже поступил на вооружение в автомобильные и испытательные части (Kraftfahrtruppen und Versuchskompagnien).
Основные габаритные размеры штыка обр. 1884/98 года (различных экземпляров):
- общая длина – 380 / 385 мм;
- длина клинка – 225 / 250 мм;
- ширина клинка – 25÷26 мм.
Штык старого типа производился (не менее чем пятнадцатью фирмами) до 1915 года.

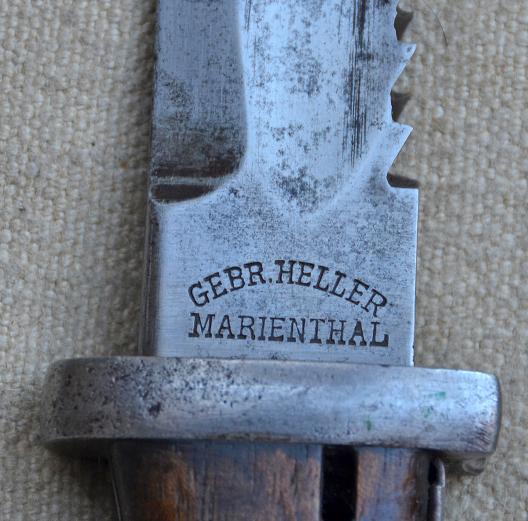

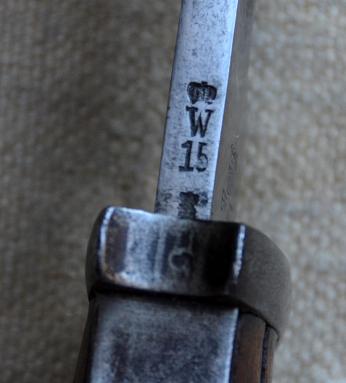

В 1915 году началось производство штыка обр. 1884/98 (нового типа), основное отличие которого заключается в небольшом изменении рукояти. Изначально данный штык был предназначен для вооружения кавалерии, технических войск и полевой артиллерии. В том же году было принято постановление о том, что в каждой сапёрной роте на вооружении должно состоять 10 штыков модели S 84/98 или kS 98, так как состоявшие в то время на вооружении пехоты штыки моделей S 98 и S 98/05 были слишком длинными, чтобы их можно было эффективно использовать в траншеях и в ночных вылазках. В начале 1917 года штык обр. 1884/98 года поступил на вооружение штурмовых частей.

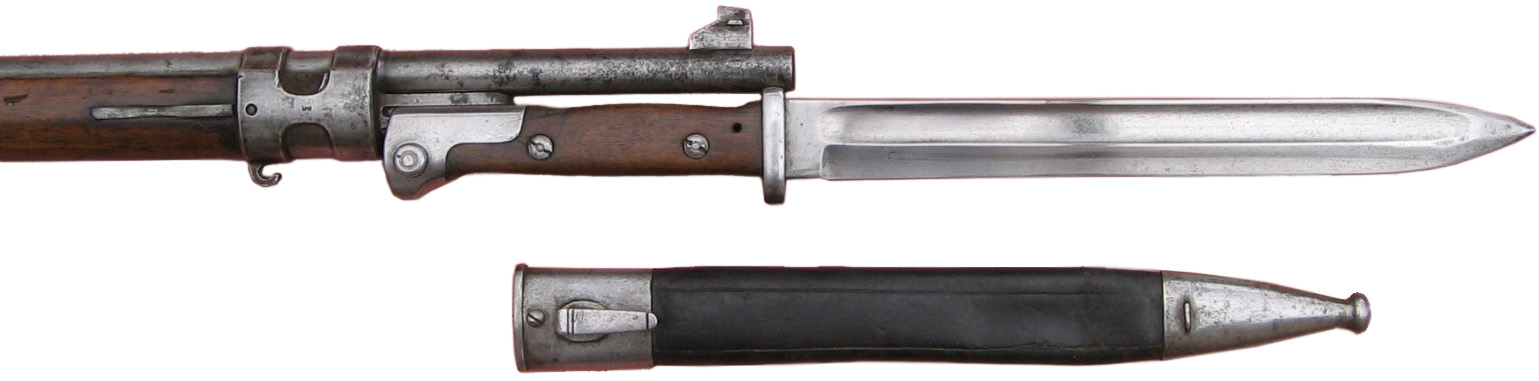

Штык обр. 1884/98 года использовался с винтовкой Mauser Modell 98 (Gewehr 98) и карабином Mauser Kar. 98b [уже после ПМВ, данная модель штыка применялась с легендарным карабином Mauser Kar. 98k, а также винтовками «33/40» и «98/40» и некоторыми иностранными винтовками/карабинами].
Штыков данной модели полякам также досталось достаточно много.
Добавлено: 30.04.2018 22:59:40
